Инструкция по монтажу терморегулятора ТР 115

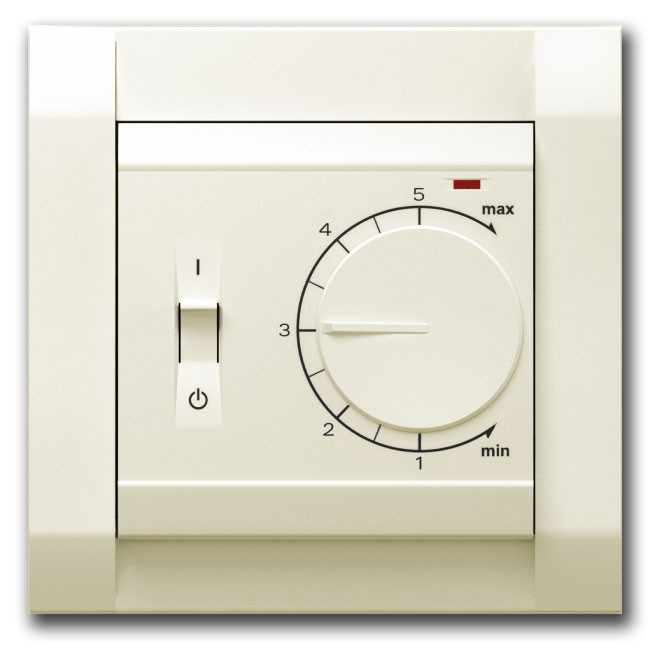

Терморегулятор Теплолюкс ТР 115 (Бежевый)

Надежность и простота в эксплуатации
Стандартный набор функций

Назначение терморегулятора ТР 115

Терморегулятор ТР 115 управляет температурой пола, автоматически выключая систему при достижении желаемой температуры. Так же ТР 115 поддерживает желаемую температуру за счет включения системы в случае, когда это необходимо. Лаконичный дизайн терморегулятора удачно вписывается практически в любой интерьер.

Терморегулятор ТР 115 — это надежное, простое и удобное в использовании устройство. Оно имеет выключатель, ручку регулировки температуры и сигнальный светодиод, показывающий включенное состояние системы обогрева.

В комплектацию входит:

Терморегулятор ТР 115
Датчик температуры
Паспорт и инструкция по монтажу

Технические характеристики

Напряжение питания		220 В
Максимальный ток нагрузки		16А (3,5 кВт)
Потребляемая мощность		450мВт
Масса		90г
Габариты		80×80×52 мм
Степень защиты		IP20
Датчик температуры пола (TST02)		NTC 6,8 кОм
Длина установочного провода датчика		2м
Допустимая температура окружающей среды		от +5 °С до +40 °C
Допустимая отн. влажность воздуха		80 %
Пределы регулирования температуры		от +5 °С до +45 °C

Монтаж и подключение терморегулятора ТР 115

Для монтажа вам потребуются:

Гофрированная пластиковая трубка диаметром не менее 16 мм (длина зависит от места установки терморегулятора)
Стандартная пластиковая монтажная коробка
Шлицевая отвертка
Индикатор фазы сетевого напряжения

Обязательно обесточьте проводку перед подключением терморегулятора или его отключением, а так же для проверки или замены.

Электрические соединения и подключение прибора к сети должен выполнять квалифицированный электрик.

Монтаж датчика температуры пола

Поместите датчик температуры в гофрированную пластиковую трубку.

Закройте торец трубки герметичной заглушкой. Она предотвратит попадание внутрь плиточного клея или цементного раствора стяжки.

Уложите гофрированную трубку с датчиком внутри между витками греющего кабеля, на равном удалении от них.

ВНИМАНИЕ! Монтаж датчика температуры пола производится на этапе установки нагревательного мата или секции.

Другой конец трубки с установочным проводом датчика температуры внутри уложите в подготовленную в полу канавку (штробу) и подведите к месту установки терморегулятора.

Излишки трубки и установочного провода можно обрезать.

Монтаж терморегулятора

Установите монтажную коробку или распаечную (если используется).

Подведите к ней провода питания, установочные провода нагревательного мата или секции и установочный провод датчика температуры пола.

Подайте напряжение на провод подвода питания. Индикатором определите фазовый и нулевой провода и отметьте их.

Все провода подключаются к клеммным контактам прибора с винтовым креплением.

Датчик температуры подключается к клеммам 1 и 2, (полярность при этом не имеет значения). Напряжение питания (переменное 220 В) подается на клеммы 5 и 6, причем фаза (определяемая индикатором) – на клемму 6, а нуль – на клемму 5.

Выводы нагревательной секции или мата подключаются к терморегулятору следующим образом: 1) белый, либо коричневый провод подключается к клемме 3; 2) голубой (светло-синий) провод подключается к клемме 4; 3) вывод экранирующей оплетки (желто-зеленый провод) – согласно схеме:

Если у Вас 2-х проводная электрическая сеть (без проводника заземления), экран нагревательной секции подключается к нейтральному проводнику (N) сети питания, на клемму 5

Если у Вас 3-х проводная электрическая сеть (с отдельным проводником заземления), проводник заземления и экран нагревательной секции или мата соединяются между собой при помощи внешнего клеммного контакта под винт (входит в комплект поставки)

Установка терморегулятора

— Разберите терморегулятор.

1. Снимите ручку регулировки температуры с помощью шлицевой отвертки.

2. Тонкой шлицевой отверткой аккуратно поочередно надавите на защелки, расположенные сверху и снизу лицевой крышки терморегулятора, при этом потянув ее на себя.

3. Снимите лицевую крышку.

4. Снимите рамку

— Установите заднюю крышку терморегулятора в распаечную коробку и зафиксируйте двумя винтами, расположенными по горизонтальной оси.

— Соберите терморегулятор:

Аккуратно установите рамку, следя за тем, чтобы она плотно прилегла к корпусу прибора.
Аккуратно установите лицевую крышку и нажмите на нее до срабатывания обеих защелок.
Установите диапазон температуры регулирования.

На внутренней стороне ручки регулировки температуры, имеются два кольца и шкала температуры в градусах Цельсия. Красное кольцо – для ограничения максимальной температуры, синее — для ограничения минимальной. Кольца вращаются независимо друг от друга и только в одном направлении. Синее — по часовой стрелке, красное — против часовой стрелки.

Для установки максимальной температуры регулирования, острым предметом зацепите красное кольцо за специальное отверстие.
Вращая его против часовой стрелки, установите прямой угол кольца напротив нужной температуры.
Аналогично синим кольцом по часовой стрелке устанавливается минимальная температура.
На рисунке установлена температура min +5°C и температура max +40°C.

По умолчанию изготовителем установлен диапазон регулирования температуры +5…+40°C.

Установите ручку регулировки:

Совместите фиксирующий паз штока управления с фиксирующим шипом ручки регулировки.
Слегка прижмите ручку регулировки, чтобы шип вошёл в паз.
Проверните ручку так, чтобы ограничитель оказался внутри сектора регулировки температуры.
Установите ручку регулировки температуры до упора.

Терморегулятор белый Теплолюкс ТР 115

Max ток: 16 А
Max нагрузка: 3520 Вт

Все характеристики

Спишите до 930 р. бонусами Начислим 23 бонуса

Терморегулятор Теплолюкс ТР 115 используется совместно с теплыми полами для управления работой пола и контроля за температурным режимом. Терморегулятор поддерживает выбранную температуру, тем самым значительно снижая энергопотребление, и координирует его отключение или включение исходя из полученных данных. Конструкция устанавливается в любом удобном для пользователя месте, не занимает много места, благодаря компактному дизайну. Устройство имеет выключатель, ручку регулировки температуры и светодиод, показывающий включенное состояние.

Технические характеристики терморегулятора Теплолюкс ТР 115

*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой

Нашли ошибку в описании?

Польша — родина бренда

Сервисное обслуживание

Поможем решить любую проблему с товаром

Устраним любую неисправность по гарантии. Срок указан без учета логистики

Обращайтесь за обслуживанием в авторизованные сервисы производителя

Терморегулятор ТР 115 (крем) Теплолюкс

Для этого товара до 930 бонусов можно списать в счет покупки при оплате на сайте картой Сбербанка с достаточным числом бонусов.

Списание работает только для платежей от 2000 рублей. Все условия участия в программе «Спасибо от Сбербанка»

Терморегулятор ТР 115 Теплолюкс используется совместно с теплыми полами для управления работой пола и контроля за температурным режимом. Терморегулятор поддерживает выбранную температуру, тем самым значительно снижая энергопотребление, и координирует его отключение или включение исходя из полученных данных. Конструкция устанавливается в любом удобном для пользователя месте, не занимает много места, благодаря компактному дизайну. Устройство имеет выключатель, ручку регулировки температуры и светодиод, показывающий включенное состояние.
Характеристики:

Напряжение питания — 220 В;
Максимальный ток нагрузки — 16 А (3,5 кВт);
Потребляемая мощность — 450 мВт;
Масса — 90 г;
Габариты — 80×80×52 мм;
Степень защиты — IP20;
Датчик температуры пола (TST02) — NTC 6,8 кОм;
Длина установочного провода датчика — 2 м;
Допустимая температура окружающей среды — от +5 °С до +40 °C;
Допустимая отн. влажность воздуха — 80 %;
Пределы регулирования температуры — от +5 °С до +45 °C.
