ТРМ32

Поддержание заданной температуры (температурный график в контуре отопления и уставка в контуре ГВС) путем управления запорно-регулирующим клапаном (с 3-хпозиционным управлением).

Назначение контроллера температуры ОВЕН ТРМ32

Промышленный контроллер ОВЕН ТРМ32 предназначен для контроля и регулирования температуры в контурах отопления и горячего водоснабжения.

Промышленный контроллер для регулирования температуры в системах отопления ОВЕН ТРМ32 выпускается в щитовом корпусе типа Щ4 или типа Щ7, степень защиты со стороны лицевой панели IP54.

Функциональные возможности контроллера

• Регулирование температуры в контуре отопления по отопительному графику
• Поддержание постоянной заданной температуры в контуре горячего водоснабжения (ГВС)
• Высокая точность поддержания температуры, обеспеченная ПИД-регуляторами
• Защита системы отопления от превышения температуры обратной воды
• Переключение режимов «день/ночь»
• Регистрация данных на ЭВМ по интерфейсу RS-485 по заказу

Бесплатно: OPC-сервер, драйвер для работы со SCADA-системой TRACE MODE; библиотеки WIN DLL.

Сравнение приборов для управления системами отопления и ГВС

Промышленный контроллер для регулирования температуры в системах отопления ОВЕН ТРМ32

Контроллеры для систем отопления и горячего водоснабжения (ГВС) ТРМ132М

Контроллер для одно- и двухконтурных систем отопления и ГВС ОВЕН ТРМ232

Для систем отопления и ГВС с регулирующими клапанами с 3-хпозиционным (220 В 50 Гц) управлением.

• Датчики температуры – 50М, 100М, 50П, 100П, Pt100

Для систем отопления и ГВС с регулирующими клапанами с 3-хпозиционным (220 В 50 Гц) либо аналоговым (0…10 В, 4…20 мА) управлением.

• Универсальные входы.
• Управление циркуляционными насосами.
• Управление клапаном контура подпитки.

Для одноконтурных (одна система отопления/ одна система ГВС/ один контур «теплые полы») или двухконтурных (две СО, или две ГВС, или СО и ГВС и т.п.) систем.

• Для регулирующих клапанов с 3-хпозиционным (220 В 50 Гц) либо аналоговым (0…10 В, 4…20 мА) управлением.
• Универсальные входы.
• Управление циркуляционными насосами.
• Управление насосами ХВС
• Управление насосами контура подпитки
• «Быстрый старт» для типовых систем

Конфигурации OPC

Конфигурация Lectus OPC для опроса ТРМ32-Щ7

Конфигурация Lectus OPC для опроса ТРМ32-Щ4

ТРМ32 контроллер для отопления с ГВС

Технические характеристики

Функциональная схема прибора

Входы для измерения температуры

Ко входам в зависимости от их типа подключаются датчики ТСМ 50М, ТСП 50П или ТСМ 100М, ТСП 100П, Pt100, которые контролируют следующие параметры:

Т_наруж. – температура наружного воздуха;

Т_обр.–температура обратной воды, возвращаемой в теплоцентраль;

Т_отоп. –температура воды в контуре отопления;

ТГВС–температура воды в контуре горячего водоснабжения.

Вместо датчика Тнаруж. может быть подключен датчик температуры прямой воды Тпрям., подаваемой из ТЭЦ.

Регулирование температуры в контурах отопления и горячего водоснабжения

Температуру поддерживают два ПИД-регулятора:

• первый ПИД-регулятор управляет запорно-регулирующим клапаном КЗРотоп. для поддержания температуры в контуре отопления и защиты от превышения температуры обратной воды;
• второй ПИД-регулятор управляет КЗРгвс для поддержания температуры в контуре горячего водоснабжения.

Регистрация данных на ЭВМ

В контроллере предусмотрена возможность регистрации на ЭВМ следующих параметров:

• текущие значения измеренных величин Тнаруж. (Тпрям.), Тобр., Тотоп., Тгвс;
• расчетные уставки Туст.отоп., Тобр.max и заданное значение Туст.гвс.

Подключение прибора к ПК осуществляется по интерфейсу RS-485 через адаптер АС3-М или АС4 (по заказу).

Регулирование температуры в контуре отопления

Регулирование температуры в контуре отопления осуществляется в соответствии с отопительным графиком, а защита системы от превышения температуры обратной воды – с графиком температуры обратной воды.

Графики отображают линейную зависимость температуры теплоносителя в контуре отопления Т_{уст.отоп.} и температуры обратной воды Т_обр.max от температуры наружного воздуха Т_наруж.. Оба графика могут быть построены и от температуры прямой воды Тпрям., в этом случае вместо датчика Т_наруж. должен быть подключен датчик Т_прям., установленный в подающем трубопроводе.

Построение графиков осуществляется прибором автоматически по заданным пользователем координатам точек перегиба — А и В, зависящим от характеристик системы отопления.

Регулирование температуры по отопительному графику

По отопительному графику Т_{уст.отоп.} = f(T_наруж.) или Т_{уст.отоп.} = f(T_прям.), в зависимости от контролируемого на входе параметра, прибор вычисляет температуру уставки Т_{уст.отоп.} и поддерживает ее с помощью КЗР_отоп.. Управление КЗР_отоп. осуществляется кратковременными импульсами (ШИМ) по ПИД-закону регулирования, что позволяет поддерживать заданную температуру с необходимой точностью.

Для достижения максимально экономичной работы в приборе предусмотрены следующие функции:

• возможность переключения с дневного на ночной режим работы;
• контроль температуры обратной воды.

Дневной/ночной режим работы

Переключение микроконтроллера в ночной режим работы происходит при замыкании внешних контактов прибора «день/ночь». При этом отопительный график сдвигается на заданную пользователем величину, значение которой указывается при программировании прибора. Коммутация может осуществляться любым исполнительным устройством с «сухими» контактами (тумблер, переключатель или таймер).

P—0 — дневной режим работы;

P—1 — ночной режим работы.

Контроль температуры обратной воды, возвращаемой в теплоцентраль

Контроль температуры обратной воды осуществляется по графику Т_обр.max = f(T_наруж.) или Т_обр.max = f(T_прям.), в зависимости от контролируемого на входе параметра.

В случае превышения максимально допустимого значения Т_обр.max ТРМ32-Щ4 прерывает регулирование температуры в контуре отопления и понижает температуру обратной воды до значения (Т_обр.max – ).

После снижения температуры обратной воды до допустимых пределов продолжается регулирование температуры в контуре отопления по отопительному графику.

P—2 — работа в режиме защиты от превышения температуры обратной воды;

Значение задается пользователем при программировании прибора.

Мы обслуживаем ИТП

ОВЕН ТРМ 32 легендарная модель в свое время пользовалась большой популярностью. Эта модель надежная и простая в наладке и эксплуатации. В ней нет ничего лишнего и, в то же время, есть все необходимое для регуляирования системы отопления в автоматическом режиме.

ТРМ 32 может регулировать две системы: отопление и ГВС. Для отопления необходимо три датчика температуры: наружного воздуха, подающей в систему отопления и на обратке теплоносителя. Для ГВС один датчик температуры на подающем трубопроводе горячей воды.

Отопление регулируется по графику, который выстраивается по температуре наружного воздуха и заданным папраметрам(сколько тмпература подачи отопления при -25 и при +8)

ГВС регулируется КЗР по заданной уставке.

Для перехода в режим настройки необходимо нажать и удержать кнопку прог.

Поиск

Свежие новости

Виды работ

Работы по монтажу металлических конструкций, антикоррозионная защита строительных конструкций и оборудования, теплоизоляция, обустройство внутренних инженерных систем и оборудования, монтаж технологического оборудования, пусконаладочные работы.

Новое

Партнеры

А также

Политика cookies

Файлы cookie — это короткие отчеты, которые отправляются и сохраняются на жестком диске компьютера пользователя через браузер при подключении к сети. Файлы cookie могут использоваться для сбора и хранения пользовательских данных при подключении для предоставления вам запрошенных услуг, а иногда и не сохраняются. Файлы cookie могут быть как самими, так и другими.

Существует несколько типов файлов cookie:

• Технические файлы cookie , которые облегчают навигацию пользователя и использование различных параметров. или услуги, предлагаемые в Интернете, которые позволяют идентифицировать сеанс, обеспечивают доступ к определенным областям, упрощают заказы, покупки, заполнение форм, регистрацию, безопасность, облегчают функционирование (видео, социальные сети и т. д.).
• Файлы cookie для настройки , которые позволяют пользователям получать доступ к службам в соответствии с их предпочтениями (язык, браузер, конфигурация и т. д.).
• Аналитические файлы cookie , которые разрешают анонимный доступ анализ поведения веб-пользователей и позволяет измерять активность пользователей и разрабатывать навигационные профили для улучшения веб-сайтов.

Поэтому, когда вы заходите на наш веб-сайт, в соответствии со статьей 22 Закона 34 / 2002 Служб информационного общества, в рамках обработки аналитических файлов cookie, мы запросили ваше согласие на их использование. Все это для улучшения наших услуг. Мы используем Google Analytics для сбора анонимной статистической информации, такой как количество посетителей нашего сайта. Файлы cookie, добавленные Google Analytics, регулируются политикой конфиденциальности Google Analytics. Если вы хотите, вы можете отключить файлы cookie в Google Analytics.

Однако учтите, что вы можете включить или отключить файлы cookie, следуя инструкциям своего браузера. удалить файлы cookie

Этот сайт исполь- зует (cookie) куки-файлы, это помогает делать его более удобным для Вас.

Используя наш сайт вы даете нам согласие на исполь- зование файлов cookie на вашем устройстве. Подробнее

ТРМ32 для регулирования температуры в системах отопления и ГВС ОВЕН

Цена: по запросу *

Цена: по запросу *

Назначение контроллера температуры ОВЕН ТРМ32

Промышленный контроллер ОВЕН ТРМ32 предназначен для контроля и регулирования температуры в контурах отопления и горячего водоснабжения.

Промышленный контроллер для регулирования температуры в системах отопления ОВЕН ТРМ32 выпускается в щитовом корпусе типа Щ4 или типа Щ7, степень защиты со стороны лицевой панели IP54.

Контроллер для регулирования температуры в системах отопления и ГВС ОВЕН ТРМ32-Щ4. Обозначения при заказе

Тип корпуса

Щ4	Корпус для утопленного щитового монтажа с габаритными размерами 96×96×145 мм.

Степень защиты лицевой панели прибора – IР54; степень защиты корпуса – IР00. Щ7 Корпус для утопленного щитового монтажа с габаритными размерами 144×169×50,5 мм.

Степень защиты лицевой панели прибора – IР54; степень защиты корпуса – IР00.

Тип датчиков и наличие интерфейса

Корпус Щ4
01	без интерфейса связи с ПК, для подключения термометров сопротивления (ТС) с R0 = 50 Ом
01.RS	с интерфейсом RS-485 и для подключения ТС с R0 = 50 Ом
03	без интерфейса связи с ПК, для подключения термометров сопротивления (ТС) с R0 = 100 Ом
03.RS	с интерфейсом RS-485 и для подключения ТС с R0 = 100 Ом

Корпус Щ7
ТС	без интерфейса связи с ПК, для подключения термометров сопротивления (ТС) с R0 = 100 и 50 Ом
ТС.RS	с интерфейсом RS-485 и для подключения ТС с R0 = 100 и 50 Ом

Функциональные возможности контроллера

• Регулирование температуры в контуре отопления по отопительному графику
• Поддержание постоянной заданной температуры в контуре горячего водоснабжения (ГВС)
• Высокая точность поддержания температуры, обеспеченная ПИД-регуляторами
• Защита системы отопления от превышения температуры обратной воды
• Переключение режимов «день/ночь»
• Регистрация данных на ЭВМ по интерфейсу RS-485 по заказу

Бесплатно: OPC-сервер, драйвер для работы со SCADA-системой TRACE MODE; библиотеки WIN DLL.

Сравнение приборов для управления системами отопления и ГВС

Промышленный контроллер для регулирования температуры в системах отопления ОВЕН ТРМ32	Контроллеры для систем отопления и горячего водоснабжения (ГВС) ТРМ132М	Контроллер для одно- и двухконтурных систем отопления и ГВС ОВЕН ТРМ232
Для систем отопления и ГВС с регулирующими клапанами с 3-хпозиционным (220 В 50 Гц) управлением.

• Датчики температуры – 50М, 100М, 50П, 100П, Pt100

Для систем отопления и ГВС с регулирующими клапанами с 3-хпозиционным (220 В 50 Гц) либо аналоговым (0…10 В, 4…20 мА) управлением.

• Универсальные входы.
• Управление циркуляционными насосами.
• Управление клапаном контура подпитки.

Для одноконтурных (одна система отопления/ одна система ГВС/ один контур «теплые полы») или двухконтурных (две СО, или две ГВС, или СО и ГВС и т.п.) систем.

• Для регулирующих клапанов с 3-хпозиционным (220 В 50 Гц) либо аналоговым (0…10 В, 4…20 мА) управлением.
• Универсальные входы.
• Управление циркуляционными насосами.
• Управление насосами ХВС
• Управление насосами контура подпитки
• «Быстрый старт» для типовых систем

Конфигурации OPC

Конфигурация Lectus OPC для опроса ТРМ32-Щ7

Конфигурация Lectus OPC для опроса ТРМ32-Щ4

Документация

Декларация о соответствии на ТРМ32

Сертификат промышленной безопасности на ТРМ32

Руководство по эксплуатации ТРМ32-Щ7

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Наименование характеристики	Значение
Напряжение питания	от 130 до 242 В (номинальное значение 220 В)
Потребляемая мощность	не более 6 ВА
Диапазон контроля температуры	–50… + 199,9°С
Тип входных ТС	ТСМ, ТСП
Количество каналов контроля температуры	4
Количество дискретных входов	1
Время цикла опроса датчиков	не более 6 с
Количество выходных реле	4
Максимальный ток, коммутируемый контактами реле	1 А при напряжении 220 В 50 Гц (cos j > 0,4)
Адаптеры, используемые для подключения прибора к RS-232 порту ПК	АС3М для приборов ТРМ32.Х.ХХ.RS
Адаптер, используемый для подключения прибора к USB порту ПК	АС4 (для приборов ТРМ32-Х.ХХ.RS)

Габаритные размеры
Щ4, щитовой	96×96×145 мм; IP54
Щ7, щитовой	144×169×50,5 мм; IP54

Функциональная схема контроллера ТРМ32-Щ4

Контроллер для регулирования температуры в системах отопления и ГВС ОВЕН ТРМ32-Щ4. Функциональная схема прибора

Входы для измерения температуры

Ко входам в зависимости от их типа подключаются датчики ТСМ 50М, ТСП 50П или ТСМ 100М, ТСП 100П, Pt100, которые контролируют следующие параметры:

Т_наруж. – температура наружного воздуха;

Т_обр.–температура обратной воды, возвращаемой в теплоцентраль;

Т_отоп.–температура воды в контуре отопления;

ТГВС–температура воды в контуре горячего водоснабжения.

Вместо датчика Тнаруж. может быть подключен датчик температуры прямой воды Тпрям., подаваемой из ТЭЦ.

Регулирование температуры в контурах отопления и горячего водоснабжения

Температуру поддерживают два ПИД-регулятора:

• первый ПИД-регулятор управляет запорно-регулирующим клапаном КЗРотоп. для поддержания температуры в контуре отопления и защиты от превышения температуры обратной воды;
• второй ПИД-регулятор управляет КЗРгвс для поддержания температуры в контуре горячего водоснабжения.

Регистрация данных на ЭВМ

В контроллере предусмотрена возможность регистрации на ЭВМ следующих параметров:

• текущие значения измеренных величин Тнаруж. (Тпрям.), Тобр., Тотоп., Тгвс;
• расчетные уставки Туст.отоп., Тобр.max и заданное значение Туст.гвс.

Подключение прибора к ПК осуществляется по интерфейсу RS-485 через адаптер АС3-М или АС4 (по заказу).

Регулирование температуры в контуре отопления

Регулирование температуры в контуре отопления осуществляется в соответствии с отопительным графиком, а защита системы от превышения температуры обратной воды – с графиком температуры обратной воды.

Графики отображают линейную зависимость температуры теплоносителя в контуре отопления Т_{уст.отоп.} и температуры обратной воды Т_обр.max от температуры наружного воздуха Т_наруж.. Оба графика могут быть построены и от температуры прямой воды Тпрям., в этом случае вместо датчика Т_наруж. должен быть подключен датчик Т_прям., установленный в подающем трубопроводе.

Построение графиков осуществляется прибором автоматически по заданным пользователем координатам точек перегиба — А и В, зависящим от характеристик системы отопления.

Регулирование температуры по отопительному графику

По отопительному графику Т_{уст.отоп.} = f(T_наруж.) или Т_{уст.отоп.} = f(T_прям.), в зависимости от контролируемого на входе параметра, прибор вычисляет температуру уставки Т_{уст.отоп.} и поддерживает ее с помощью КЗР_отоп.. Управление КЗР_отоп. осуществляется кратковременными импульсами (ШИМ) по ПИД-закону регулирования, что позволяет поддерживать заданную температуру с необходимой точностью.

Для достижения максимально экономичной работы в приборе предусмотрены следующие функции:

• возможность переключения с дневного на ночной режим работы;
• контроль температуры обратной воды.

Дневной/ночной режим работы

Переключение микроконтроллера в ночной режим работы происходит при замыкании внешних контактов прибора «день/ночь». При этом отопительный график сдвигается на заданную пользователем величину, значение которой указывается при программировании прибора. Коммутация может осуществляться любым исполнительным устройством с «сухими» контактами (тумблер, переключатель или таймер).

P—0 — дневной режим работы;

P—1 — ночной режим работы.

Контроль температуры обратной воды, возвращаемой в теплоцентраль

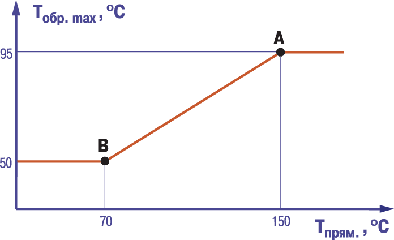

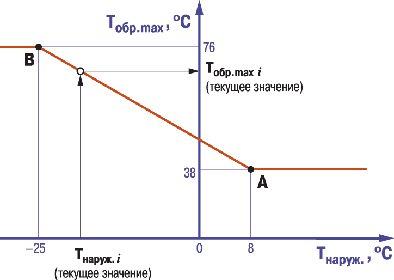

Контроль температуры обратной воды осуществляется по графику Т_обр.max = f(T_наруж.) или Т_обр.max = f(T_прям.), в зависимости от контролируемого на входе параметра.

В случае превышения максимально допустимого значения Т_обр.max ТРМ32-Щ4 прерывает регулирование температуры в контуре отопления и понижает температуру обратной воды до значения (Т_обр.max – ).

После снижения температуры обратной воды до допустимых пределов продолжается регулирование температуры в контуре отопления по отопительному графику.

P—2 — работа в режиме защиты от превышения температуры обратной воды;

Значение задается пользователем при программировании прибора.

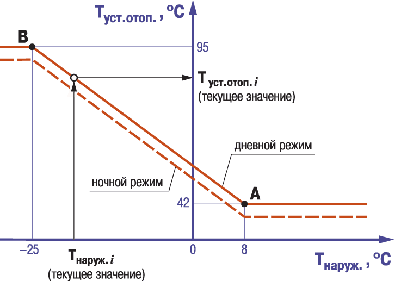

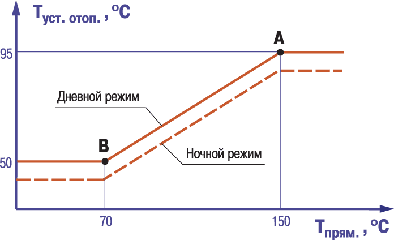

Пример отопительного графика – Туст. отоп. = f(Tнаруж.) Пример графика температуры обратной воды – Тобр. max = f(Tнаруж.) Пример отопительного графика – Туст.отоп. = f(Tпрям.) Пример графика температуры обратной воды – Тобр. max. = f(Tпрям.)

Регулирование температуры в системе горячего водоснабжения (ГВС)

Температура, поддерживаемая в контуре ГВС (Тгвс), задается пользователем при программировании контроллера. С помощью реле прибор ТРМ32-Щ4 управляет положением запорно-регулирующего клапана КЗРгвс по температуре уставки Туст.гвс. Управление КЗРгвс осуществляется кратковременными импульсами (ШИМ) по ПИД-закону регулирования, что позволяет поддерживать заданную температуру с требуемой точностью.
