Система Стандарт SDR 7.4
Соединители для медной трубы (пайка)
— рабочее давление и рабочая температура.
— устойчивость к внешним воздействиям.
— экологическая безопасность и соответствие санитарным нормам.
— коррозионная устойчивость и возможность длительной работы в условиях повышенной влажности.
— герметичность во всем диапазоне рабочих давлений.
— срок службы.
Выбор труб требует профессионального подхода, знания и оценки их свойств и особенностей применения в конкретных условиях.
Корпорация БИР ПЕКС имеет многолетний опыт и широкую номенклатуру изготавливаемых на собственном производстве труб, применяемых для организации современных высокотемпературных систем горячего водоснабжения и отопления. Каждый вид труб, благодаря специально подобранному типу и марки сырья, а так же технологии производства, имеет свои технико-эксплуатационные параметры и, соответственно, свою область применения. Также каждая система комплектуется в зависимости от масштабов проекта, места расположения здания или помещения, а также климатических условий, прогнозируемого потребления и области применения.
Трубопроводная система БИР ПЕКС Стандарт разработана на основе трубы из сшитого полиэтилена, которая полностью соответствует 5-му классу эксплуатации ГОСТ 32415-2013. Труба БИР ПЕКС Стандарт вместе с соответствующими комплектующими удовлетворяет самым высоким требованиям потребителей при устройстве систем горячего и холодного водоснабжения и различных типов систем отопления. Система используется как при возведении высотных зданий, так и в загородном строительстве.
Полиэтиленовые трубы
Вышедший в 2013 году ГОСТ 32415 переписан с норм DIN без учета разницы продолжительности отопительных сезонов Европы (62 дня) и России (214 дней). По этой причине, реальный срок службы трубопроводов, эксплуатируемых в России, значительно ниже гарантированного.
Согласно установленным требованиям ГОСТ, максимальным сроком службы труб из термопластов является сумма времени их эксплуатации при различных температурах Tрабочая, Tмаксимальная и Tаварийная, и составляет 50 лет.
| Класс эксплуатации | Температура | Время при температуре | Применение | |
| 5 класс эксплуатации ГОСТ 32415-2013 (пункт 4.3.1) | рабочая | 20 °C | 14 лет | Высокотемпературное отопление отопительными приборами |
| 60 °C | 25 лет | |||
| 80 °C | 10 лет | |||
| максимальная | 90 °C | 1 год | ||
| аварийная | 100 °C | 100 часов | ||
| 6 класс эксплуатации ГОСТ 32415-2013 (пункт 4.3.4) ТУ 2248-001-49257437-2011 | рабочая | 20 °C | 14 лет | Высокотемпературное отопление отопительными приборами, с учётом увеличенной продолжительности отопительного сезона и повышенной температуры теплоносителя |
| 60 °C | 10 лет | |||
| 80 °C | 15 лет | |||
| 95 °C | 10 лет | |||
| максимальная | 100 °C | 1 год | ||
| аварийная | 110 °C | 100 часов | ||
При эксплуатации трубопроводов с иными параметрами температуры, срок службы увеличивается или значительно сокращается.
Нормативная документация ГОСТ 32415-2013 предусматривает для самого высокого, 5-го класса эксплуатации, рабочую температуру — 80 °С, а максимальную — 90 °С. Таким образом, при подборе трубопроводов необходимо понимать, что трубы, соответствующие требованиям ГОСТ 32415-2013, — НЕ ПРИГОДНЫ для использования при температуре теплоносителя 70/90 или 70/95.
Данное обстоятельство побудило инженеров корпорации БИР ПЕКС, в соответствии с ГОСТ 32415-2013 (пунктом 4.3.4), добавить класс эксплуатации 6, учитывающий потребительский опыт эксплуатации труб, возможные перепады температур и давления теплоносителя и увеличенную продолжительность отопительного сезона в холодных регионах. На основании разработанного ТУ 2248-001-49257437-2011, введённый, 6-ой класс эксплуатации соответствует ISO 10508:2006 и предусматривает рабочую температуру — 95 °С, а максимальную — 100 °С.
Экология
Полиэтиленовые трубопроводы не ржавеют, не зарастают и нейтральны ко многим химически активным элементам.
Эстетика
Использование полиэтиленовых труб, благодаря их высокому сроку службы, позволяет осуществлять их скрытую проводку, оставляя снаружи лишь узлы подключения приборов.
Экономия
Срок службы полиэтиленовых труб в 3–5 раз выше, чем стальных. При этом стоимость полимерных трубопроводов сравнима со стоимостью систем водоснабжения и отопления, выполненных из стальных труб.
Энергосбережение
Устройство горизонтальных поквартирных систем отопления (водоснабжения) от единого стояка позволяет защитить систему от разбалансировки в случаях какого-либо воздействия на систему при замене труб, приборов отопления, устройства теплых полов и т.п. непосредственно в квартире. Подобные системы позволяют эффективно сократить расход энергоносителя.
Именно потребность в устройстве горизонтальных систем трубопроводов сделала практически невозможным использование стальных, полипропиленовых (ПП) и поливинилхлоридных (ПВХ, Х-ПВХ) труб непосредственно при разводке на этаже, т.к. данные трубопроводы не гнутся и требуют установки дополнительных соединителей и уголков. При этом, стальные трубопроводы нецелесообразно замоноличивать ввиду их короткого срока службы, а трубопроводы из ПП, ПВХ, Х-ПВХ обладают недостаточной длительной прочностью при эксплуатации с температурами выше 75 °С и низкой ремонтопригодностью (сложностью замены) замоноличенного участка. Металлополимерные трубы (на основе сшитого полиэтилена) хоть и обладают гибкостью и большой длиной намотки бухты, но не могут быть использованы по причине расслоения, т.е. саморазрушения, вызванного различными коэффициентами линейного теплового расширения слоев, а также ненадежностью соединения трубы и фитинга.
Таким образом, единственными возможными кандидатами на использование в системах с горизонтальным расположением трубопроводов на этаже от единого стояка остаются трубы из молекулярно-сшитого полиэтилена ПЭ-С (PE-X) и полиэтилена повышенной термостойкости ПЭ-ПТ (PE-RT).
Материал нового класса полиэтиленов носит название PERT (Polyethylene of Raised Temperature Resistance) – полиэтилены повышенной термостойкости (ПЭ-ПТ). Трубы БИР ПЕКС Оптима из ПЭ-ПТ (PE-RT) полностью соответствуют типовому классу эксплуатации 5 по ГОСТ Р 32415-2013, выпускаются в соответствии с ТУ 2248-002-49257437-2012 и демонстрируют идентичные молекулярно сшитому полиэтилену ПЭ-сс свойства, длительную гидростатическую прочность при рабочей температуре 80 °С.
Фирма БИР ПЕКС с момента своего образования (1999 г.) ставила целью создание, производство и широкое внедрение современных систем полимерных трубопроводов для отопления и водоснабжения, которые бы удовлетворяли любым требованиям эксплуатации в России и СНГ. Так была создана и по сей день производится единственная в РФ система БИР ПЕКС Премиум (ПЭ-сс), которая одинаково может быть использована для отопления и водоснабжения, включая длительное использование при температурах 95 °С.
Однако, развитие горизонтальных типов систем отопления позволяет понизить температуру теплоносителя и давление. Это обстоятельство заставило инженеров БИР ПЕКС задуматься над производством нового типа полиэтиленовых труб, который бы соответствовал этим критериям и имел оптимальную стоимость.
Разработанная технология производства труб из «молекулярно сшитого полиэтилена» подразумевает образование трехмерных связей между молекулами полиэтилена, в отличие от обычных, планарных. В результате чего, изготовленные из данного материала трубы не могут быть переработаны вторично, однако демонстрируют ряд выдающихся свойств:
1. Высокая устойчивость к температуре и давлению при длительном сроке эксплуатации;
2. Эластичность — возможность изгибания трубы без установки дополнительных фитингов;
3. Молекулярная память — способность к восстановлению формы после размораживания или чрезмерного изгиба;
4. Невысокая, сравнимая со стальными трубами, стоимость;
5. Разнообразие систем соединения — компрессионные, обжимные и напрессовочные фитинги;
6. Широкий ассортимент концевых групп;
7. Минимальное количество немерных отходов при монтаже;
8. Низкие расходы по доставке и хранению;
9. Возможность проведения замены скрытого непрямого участка трубы небольшого диаметра, проложенной в гофре, без вскрытия стены/пола.
Недостатки:
Не сохраняет форму при изгибе — необходимо производить крепление или использовать фиксатор изгиба;
При работе (изгибании) с трубами больших диaметров требуется применение теплового фена.
В серийном производстве труб из сшитого полиэтилена применяют три способа образования трехмерных молекулярных связей: Пероксидный (ПЭ-пс или PE-Xa), Силановый (ПЭ-сс или PE-Xb) и Радиационный (ПЭ-рс или PE-Xc).
В типовом и высотном строительстве при выборе конкретной марки трубы важно учитывать длительную устойчивость материала к воздействию рабочей температуры теплоносителя. Ниже приведены максимальные температуры, к которым длительное время устойчивы полиэтиленовые трубы, изготовленные одним из указанных способов:
• Пероксидный — ПЭ-пс (PE-Xa) — до 80 °С;
• Силановый — ПЭ-сс (PE-Xb) — до 95 °С;
• Радиационный — ПЭ-рс (PE-Xc) — до 70 °С.
Подробное описание причин подобного разделения устойчивости приведено в исследовании кафедры переработки пластмасс РХТУ им. Менделеева, которое было проведено в период 2003–2007 годов ввиду отсутствия в мире данных о сроках эксплуатации сшитых полиэтиленов при рабочей температуре 95 °С.
Развитие технологий производства полиэтиленов привело к появлению материала с высокой плотностью (более 0,950 г/см3). Кроме того, были разработаны способы образования молекулярных связей для целей создания более прочных «цепочек» молекул типа «гроздь». Выдающихся достижений в этой области добилась английская компания «MICROPOL». Специалисты фирмы разработали действительно уникальный материал ISOPLAS P-501 (высокой плотности 0,95 г/см3) с добавкой катализатора ISOPLAS P-511/FW-CMB — поперечно-сшитый полиэтилен, который производится по методу крафтсополимеризации органосиланов к полиэтилену.
Именно этот материал использует при производстве труб БИР ПЕКС Премиум. В соответствии с технологией, после изготовления трубы подвергаются обработке снаружи водяным паром, а внутри – водой температурой 95°С. В процессе такой обработки происходит поперечное связывание молекул, а в результате получается труба, обладающая уникальными свойствами:
•Повышенной температурной устойчивостью (стойкость к термоокислению при температуре 180 °С);
•Повышенной устойчивостью к давлению (давление разрыва при температуре 20°С не менее 6,0 МПа, в трубах SDR 7,4);
•Повышенной устойчивостью к внешним физическим нагрузкам;
•Низкой величиной кислородопроницаемости, не превышающей нормативных показателей без дополнительной обработки.
Трубы из материала ISOPLAS хорошо зарекомендовали себя в трубопроводах систем центрального и индивидуального отопления, включая «теплый пол», и горячего/холодного водоснабжения. ISOPLAS – один из немногих материалов, отвечающих всем требованиям для длительного использования в современных высокотемпературных (в т.ч. центральных) отопительных системах применяемых в РФ.
Материал отвечает требованиям международных стандартов на пригодность к контактам с питьевой водой, что подтверждено сертификатами лабораторий Англии, США, Германии, Швейцарии, Италии, России, Украины и других стран.
На основании проведенных исследований переработки пластмасс РХТУ им. Менделеева, а также при учете их корреляции с данными производителя сырья «MICROPOL», экспертного заключения института химической физики РАН РФ и по факту более чем 20-летнего опыта эксплуатации, компания БИР ПЕКС внесла соответствующие поправки в собственные технические условия на производство труб, которые выражаются в добавлении 6-го класса прочности, предусматривающего рабочую температуру 95 °С.
Введение 6-го класса сделано в целях гармонизации классификации труб с нормами ISO 10508:2006 и ГОСТ Р 32415-2013. Таким образом, соответствие ТУ 2248-001-49257437-2011 компании БИР ПЕКС — подтверждает возможность длительной эксплуатации при температуре 95 °С.
Труба бир пекс стандарт для отопления водоснабжения

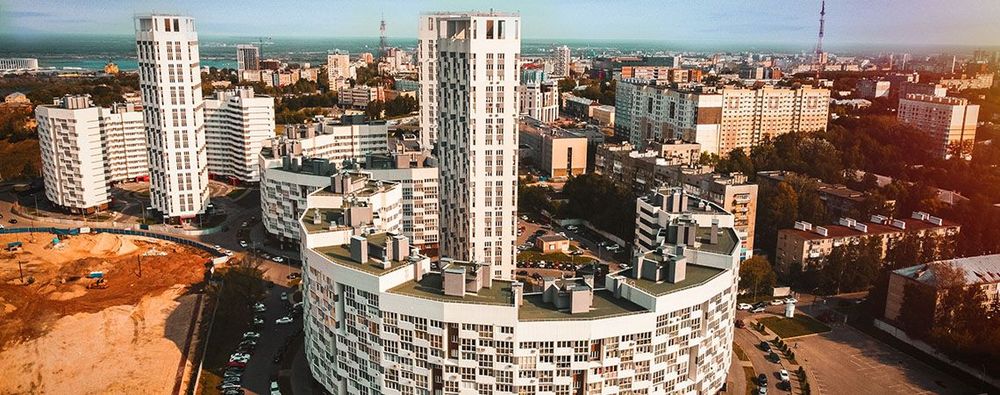

Заказчик: ООО «Столица Нижний»
Окончание строительства: 2019 г.
Общая площадь: 35 983 м²
Адрес: г. Нижний Новгород, площадь Свободы, 7
Архитектурно строительное проектирование осуществляла — Архитектурно проектная мастерская «АРТ ПРОЕКТ».
Престижный дом-квартал в районе с вековой историей и сложившейся инфраструктурой. Классическая архитектура эпохи конструктивизма в сочетании с современными технологиями создают неповторимый облик дома.
Уникальное расположение Дома на Свободе, премиальная концепция и безупречная репутация девелопера, делают его наиболее привлекательным объектом нижегородского рынка недвижимости бизнес-класса.
Восемь секций жилого дома переменной этажности от 4 до 19 этажей создают собой гармоничный архитектурный ансамбль, выполненный в единой стилистике и цветовой гамме. В отделке корпусов широко используются гипс, художественная ковка, витражи и другие элементы декора.
Девелопером проекта является компания «Столица Нижний». Компания имеет безупречную репутацию и колоссальный опыт строительства объектов жилой, коммерческой и офисной недвижимости.
Дом на Свободе находится всего в 10 минутах от стен Нижегородского Кремля, в окружении целого ряда как исторических, так и культурных достопримечательностей. Вся необходимая социальная инфраструктура расположилась в пешеходной доступности.
Грамотные планировочные решения смогут удовлетворить самый взыскательный вкус, а квартиры с террасами и открытой планировкой станут пространством для творчества и самовыражения.

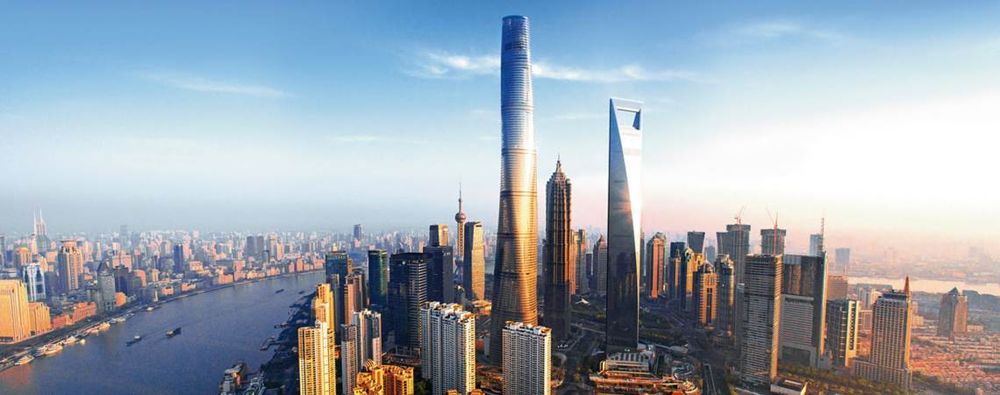

Окончание строительства: 2015 г.
Общая площадь: 380 000 м²
Высота здания составляет 632 метра, количество этажей 130. По завершении строительства в 2015 году оно стало высочайшим зданием в Шанхае, первым по высоте в Китае и третьим в мире свободно стоящим сооружением, уступая только башне «Небесное дерево» в Токио (634 м) и «Бурдж-Халифа» в Дубае (828 м). Проект разработан американским архитектурным агентством «Gensler’s design». При заливке фундамента одновременно использовалось 450 бетономешалок и 4 насосные станции, благодаря чему 60000 кубических метров бетона были залиты за 63 часа. Это время зафиксировано как мировой рекорд скорости подготовки фундамента такого масштаба.
Заказчик: ООО «Специализированный застройщик «Объектстрой»»
Окончание строительства: 2021 г.
Общая площадь: 131 000 м²
Адрес: г. Нижний Новгород, Советский район — в границах улиц Студенческая, Окский съезд, просп. Гагарина
ЖК «Маршал Град» — уникальный жилой комплекс высокого класса, расположенный на одной из лучших видовых площадок города — высоком берегу Оки, на Окском съезде! Будущие жители смогут любоваться захватывающими панорамными видами как на город, так и на реку Оку, Стрелку и нижнюю часть города. При этом, комплекс располагается в центре Нижнего Новгорода!

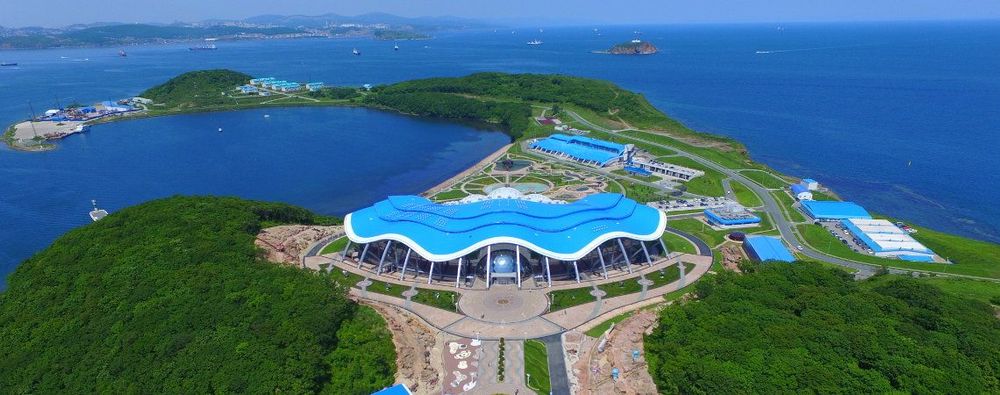

Заказчик: ФГУП «Дирекция по строительству в Дальневосточном федеральном округе»
Окончание строительства: 2012 г.
Адрес: г. Владивосток, о. Русский
Общая площадь 37 000 кв. м. Общий объем воды около 25 000 куб. м. Площадь экспозиционной части 5,500 кв. м — 135 аквариумов и танков. Дельфинарий с шестью бассейнами. Площадь основного – 800 кв. м., глубина около 10 метров. 70-метровый подводный тоннель. Свыше 500 видов морских и пресноводных обитателей.
Заказчик: ООО «Омега»
Окончание строительства: 2020 г.
Общая площадь: 58 492 м²
Адрес: Кстовский район, г. Кстово, микрорайон №6, пр. Капитана Рачкова

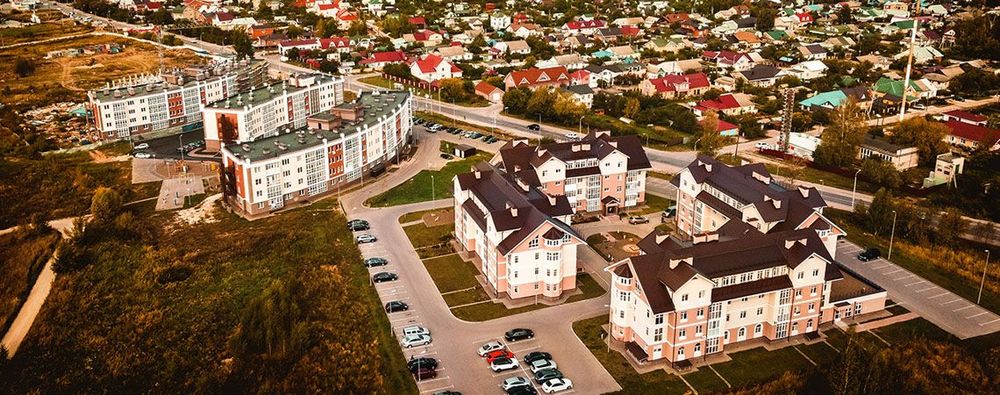

Английский квартал «Ватсон» — сочетание городского комфорта и природного уединения в 15 минутах от Нижнего Новгорода и в 3 минутах от центра Кстово.
Английский квартал «Ватсон» расположен в престижном развивающемся районе: жителям доступна городская инфраструктура, удобная транспортная развязка. Вокруг царит умиротворение и покой — всего 900 метров до Волги, а рядом храм преподобного Сергия Радонежского, и все это можно увидеть из окон жилого комплекса.

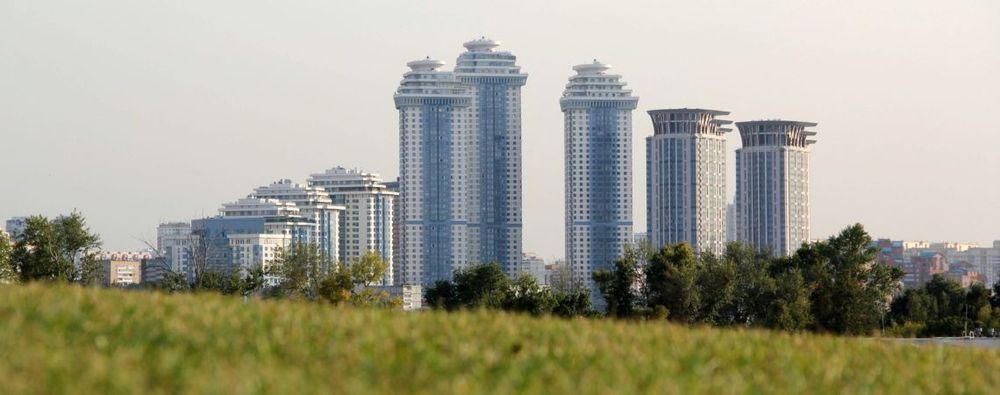

Заказчик: ЗАО «Дон-Срой»
Окончание строительства: 2005 г.
Общая площадь: 299 137 м²
Адрес: ул. Мосфильмовская, 70
В 2007 году жилой комплекс «Воробьёвы горы» стал победителем в городском конкурсе «Лучший реализованный проект в области инвестиций и строительства» в номинации «Жилые здания и комплексы повышенной комфортности». Крыши комплекса напоминают Летающие тарелки

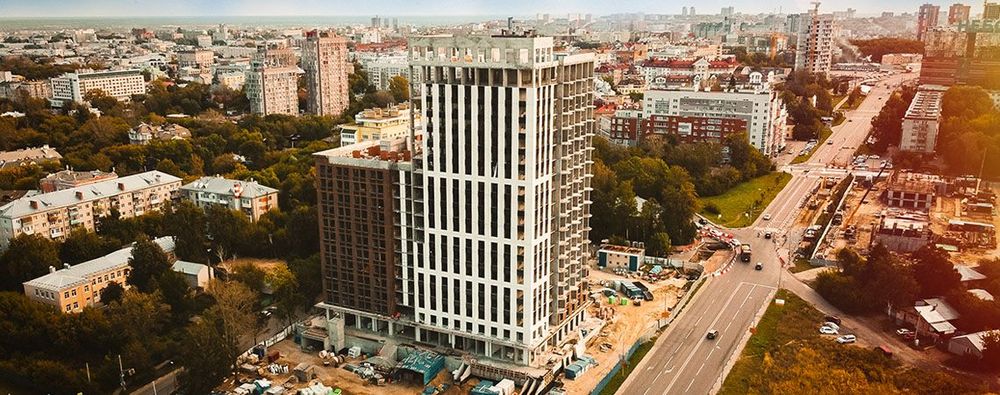

Заказчик: ООО «СЗ «КМ НЕМЕКО»» (ГК Каркас Монолит)
Окончание строительства: 2021 г.
Общая площадь: 15 120 м²
Адрес: Нижегородский район — ул. Барминская (поворот на Метромост)
КМ Tower Plaza это первый и единственный на сегодня комплекс апартаментов в Нижнем Новгороде от группы компаний Каркас Монолит. Расположение в сердце Нижнего Новгорода, элегантное архитектурное решение, комфортная инфраструктура и предлагаемый владельцам апартаментов безупречный сервис отельного уровня: все это делает проект уникальным.
Заказчик: ЗАО «Корпорация «Конти»»
Окончание строительства: 2003 г.
Общая площадь: 105 000 м²
Адрес: г. Москва, Кутузовский пр-т
Первый небоскрёб в Москве. Строительство начато в 2000 г. в рамках нереализованной программы «Новое кольцо Москвы». В комплексе имеется аквапарк, бар, ресторан, супермаркет, салон красоты, фитнес-центр, банк и многое другое. На 43-этаже расположена вертолетная площадка, а крыша высотки украшена башнями, которые придают ей сходство с замком.

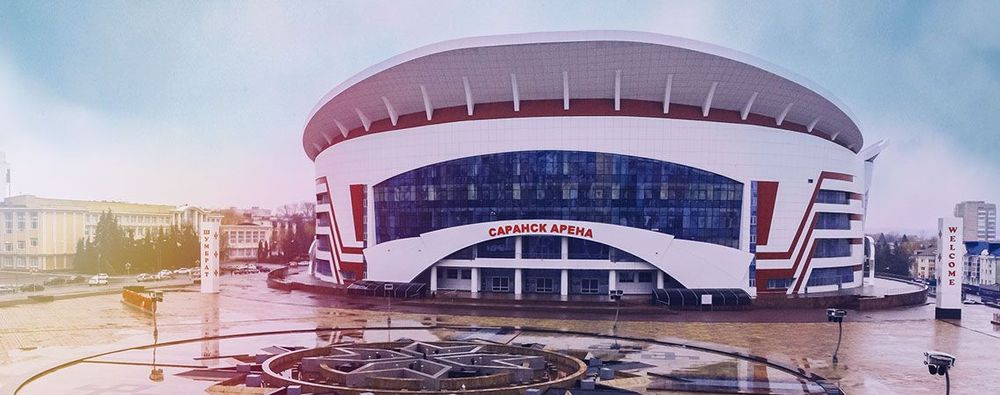

Окончание строительства: 2020 г.
Общая площадь: 15 000 м²
Адрес: Республика Мордовия, Саранск, Большевистская ул., дом 3, 430005
«Саранск Арена» рассчитана на 8 тысяч мест. Объект строится сразу под несколько видов спорта. Так, например, ледовая арена может трансформироваться под волейбольные, баскетбольные соревнования, культурно-спортивные мероприятия, концерты.

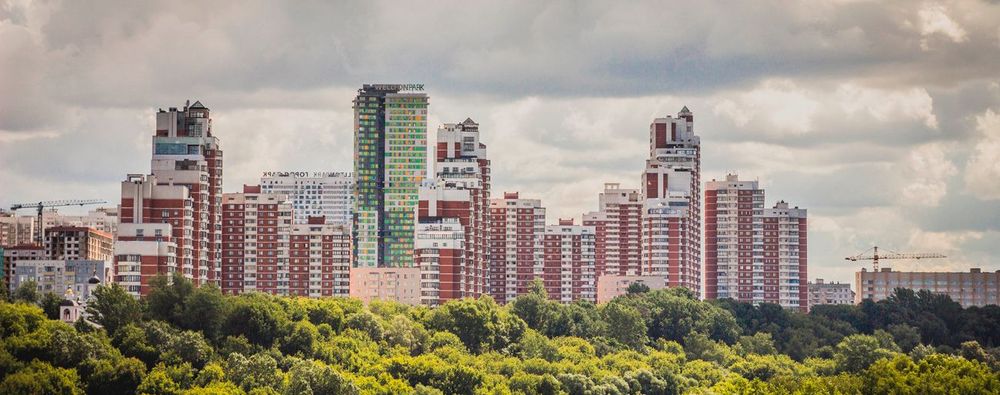

Заказчик: ЗАО «Астиком»
Окончание строительства: 2006 г.
Общая площадь: 62к1 – 15 995 м², 56к1 – 16 341 м², 48к2 – 25 797 м²
Адрес: г. Москва, Карамышевская набережная, 62к1, 56к1, 48к2
Северо – запад Москвы считается самым экологически благоприятным районом города. Жилой комплекс – третья из высоток, возводимых в 76-м квартале Хорошево-Мневники. Соседство с Москвой-рекой, которая в этом районе не обременена промышленными предприятиями, чистый песчаный пляж. Серебряный бор — заповедник, известный своими вековыми деревьями и одной из лучших зон отдыха – все это делает район уникальным и престижным.
