Автоматика и комплектующие для конвекторов ЕVA

Терморегуляторы и трансформаторы для конвекторов EVA.

Системы управления и трансформаторы для конвекторов EVA с вентилятором. Модели терморегуляторов могут быть, как с ручным, так и с автоматическим переключением скоростей вентилятора. Трансформаторы применяются для преобразования напряжения тангенцальных вентилятоов на 12 В (которые установлены в конвекторах EVA) в напряжение 220 В. Автоматика поставляется отдельно и не входит в стоимость кнвекторов. К конвекторам EVA без вентилятора не требуется транформатор и терморегулятор.

Автоматика и решетки для конвекторов EVA от ТеплоТех.

Цены на комплектующие к конвекторам EVA.

Термостат «Eva-A» Fantini

Механический термостат помещение

800 V.A (размер-80×80)

Термостат «Eva-B» Fantini

Ручной 3-х скоростной механический терм. помещение

800 V.A (размер-80×80)

Термостат помещения «Eva-C» Fantini

Автоматический 2-х скоростной термостат помещение

800 V.A (размер-80×80)

Термостат помещения «Eva-H» Fantini

Автоматический 2-х скоростной термостат помещение

с ночным режимом управление

800 V.A (размер-80×80)

230 V / 12 V; 30 V.A

230 V / 12 V; 60 V.A

230 V / 12 V; 100 V.A

230 V / 12 V; 160 V.A

230 V / 12 V; 250 V.A

230 V / 12 V; 300 V.A

230 V / 12 V; 400 V.A

Решетки для конвекторов EVA (ЕВА) отдельно от прибора.

Большой выбор цветовой гаммы решеток для встраиваемых конвекторов EVA (ЕВА), роликовая решетка по выбору: натуральный дуб, анодированный алюминий: серебро, бронза, золото, шампань, черный.

Решетка из нержавеющей стали

Окантовка конвектора (борт)

Угловое соединение конвектора

Исполнение конвектора под радиус

стоимость конвектора х 2

Схемы подключения автоматики к конвекторам EVA (ЕВА)

Мощность конвектора без вентилятора можно регулировать, изменяя температуру воды в трубке теплообменника, или, что более удобно, изменяя количество протекающей воды. Для этого предназначена терморегулирующая головка с выносным датчиком. При таком способе регулирования температуры чувствительный элемент установлен в контрольной точке на стене помещения, и импульсы передаются по капиллярной трубочке к клапану, регулирующему протекающее количество отапливающей воды. Этот способ рекомендуется, преимущественно, для регулирования мощности у конвекторов без вентилятора. Тепловую мощность конвекторов с вентилятором можно регулировать, включая и выключая вентилятор. Для этого предназначен термостат, расположенный в контрольной точке помещения, в зависимости от температурных потребностей включающий и выключающий вентилятор в корпусе конвектора. При включённом вентиляторе мощность конвектора приблизительно на 400 процентов выше, чем при выключенном вентиляторе. Регулирование вентиляторов может быть односкоростным, когда вентилятор лишь выключается или включается термостатом, как это описано иже (схема А);ручным трехскоростным, когда предлагается выбор из трех устанавливаемых вручную скоростей вращения; или же с помощью новой автоматической двухскоростной системы регулирования «Еva». Избранные лучаи подключения приведены на четырёх схемах.

СХЕМА (А)

На схеме показана установка 2-х конвекторов «Eva» в одном помещении. Зна чение температуры снимается в одной контрольной точке с помощью термостата, расположенного на стене комнаты.

СХЕМА (В)

В случае использования трехскоростного ручного регулирования необходимо также установить термодатчик с переключателем.

АВТОМАТИЧЕСКОЕ РЕГУЛИРОВАНИЕ

«Еvа» разработала 2-х скоростную, трехступенчатую систему автоматического управления встраиваемыми конвекторами, обеспечивающую наиболее комфортные условия по заданной температуре, даже при экстремальных условиях пример, открытое окно в зимний период). На схемах (С и D) показана новая система автоматического регулирования. Речь идёт об исполнении, в котором автоматически переключаются две скорости вращения вентилятора в зависимости от потребностей помещения в получении тепла. При возрастающих требованиях к интенсивности отопления, система регулирования сначала включает первую ступень числа оборотов вентилятора. При продолжающемся снижении температуры (2 — 3 °С от заданной) автоматически включается более высокая ступень — интенсивность отопления увеличивается. Как только действительная температура приблизится к заданной температуре, вентилятор aвтоматически переключится на минимальное количество оборотов, а после достижения заданной температуры вентилятор выключается, и система начинает работать в режиме естественной конвекции. Одним из самых больших преимуществ этого способа регулирования является значительное уменьшение колебания температуры помещения, обуславливаемой тепловой инерцией отопительной системы. Комплектация возможна по одному из 2-х вариантов:

1) автономное управление (схема С)

Где:
T – температура окружения
Tз – температура, заданная потребителем
?T1 – разница температур для включения вентилятора
(около 1 градуса по Цельсию)
?T2 — разница температур для включения 2 скорости
( 3 градуса по Цельсию)

2 ) СХЕМА (D)

Термостат «Eva» имеет световой индикатор, показывающий
состояние прибора:
Зелёный свет — 1-я скорость вентилятора
Красный свет — 2-я скорость вентилятора
Не горит – вентилятор отключён

МАКСИМАЛЬНАЯ ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ ОТОПИТЕЛЬНЫХ «Fan-COILов «EVA» С ВЕНТИЛЯТОРОМ:

Дополнительные комплектующие к конвекторам EVA

Терморегуляторы и трансформаторы для конвекторов EVA, а также дополнительные акссесуары

Системы управления и трансформаторы для конвекторов EVA с вентилятором. Есть модели терморегуляторов как с ручным, так и с автоматическим переключением скоростей вентилятора. Трансформаторы применяются для преобразования напряжения тангенцальных вентилятоов 12 В в напряжение 220 В. Автоматика поставляется отдельно и не входит в стоимость кнвекторов. К конвекторам EVA без вентилятора транформатор и терморегулятор не нужен.

Регулирование конвекторов EVA с вентилятором СХЕМА А (FANTINI CH110)

Механический термостат помещения (односкоростной)

Комнатные термостаты с 3-мя температурами, с батареями. Электронный термостат с микропроцессором, для контроля температуры в системах отопления и кондиционирования воздуха. Регулирует только температуру в трех режимах (Комфорт, Эконом, Выкл.) в диапазоне +2 . +40С. Без возможности регулировать скорость вращения вентилятора (односкоростной термостат). Срок службы батареек более 2 лет. Индикация недостаточного заряда батареек. Широкий дисплей с графическими иконками в сочетание с передними кнопками используются для выбора рабочего режима. Возможность отображения значений температуры в градусах по Цельсию или фаренгейту

— Шкала регулируемой температуры от + 2С до + 40 С

— Питание от 2-х долговременных щелочных батареек типа AAA по 1,5 В

— Параметры контактов 5(3)A 250В

— Коммутирующийся контакт без напряжения

— Соответствует стандартам EN 60730-2-9

Схема подключения конвекторов EVA к системе А

Регулирование конвекторов EVA с вентилятором СХЕМА B (FANTINI CH130RR , CH130RFR)

Механический термостат помещения (трехскоростной): CH130RR — проводная система (классическа схема B), CH130RFR — беспроводная система (под заказ)

Комнатные термостаты для фэн-койлов (fan-coil), 3 ручных скорости. Устройство CH130, это термостат для фэн-койлов с 2-мя или 4-мя трубами, который позволяет регулировать температуру окружающей среды в процессе обогрева и охлаждения. Контролирует один или два клапана, а также трехскоростной мотор фэн-койла. CH130RR имеет отдельное активирующее устройство с которым соединен посредством 2-х проводов, в то время как CH130RFR общается с отдельным активирующим устройством через радиочастоту (беспроводной).

КОМПЛЕКТ FANTINI «B» ПРОВОДНОЙ С ДИСТАНЦИОННЫМ РЕЛЕ СОДЕРЖИТ: ТЕРМОСТАТ CH130R + ИСПОЛНИТЕЛьНЫЙ БЛОК CH172D

— Питание от исполнительного блока CH172D

— Температурная шкала регулирования +2. +40 С

— Класс защиты IP20

— Максимально допустимая температура нагрева корпуса + 45 С

— Дистанционный исполнительный блок с 5 выходными реле, питание 250 В

. Параметры контактов: 5(3)A.

— Регулирование температуры и регулирование скорости вращения вентилятора (3 скорости, ручное)

РАДИОЧАСТОТНЫЙ КОМПЛЕКТ FANTINI «B» БЕСПРОВОДНОЙ СОДЕРЖИТ: ТЕРМОСТАТ CH130RF + ИСПОЛНИТЕЛьНЫЙ БЛОК CH172DRF (ПОД ЗАКАЗ)

— Данный беспроводной термостат CH130RFR питается от 2-х батареек AA на 1,5В

— Функции регулирования аналогичны проводной системе B

Схема подключения конвекторов EVA к системе B

Регулирование конвекторов EVA с вентилятором СХЕМА C (FANTINI CH130ARR , CH130ARFR)

Автоматический 3-х скоростной термостат : CH130ARR — проводная система (классическа схема B), CH130ARFR — беспроводная система (под заказ)

Комнатные термостаты для фэн-койлов (fan-coil), 3 ручных + автоматическая скорость. Устройство CH130А, это термостат для фэн-койлов с 2-мя или 4-мя трубами, который позволяет регулировать температуру окружающей среды в процессе обогрева и охлаждения. Этот термостат способен управлять двумя клапанами и трехскоростным мотором фэн-койла, в ручном или автоматическом режиме.CH130АRR имеет отдельное активирующее устройство, с которым соединен посредством 2-х проводов, в то время как CH130АRFR общается с отдельным активирующим устройством через радиочастоту (беспроводной).

Данный термостат по функциям аналогичен системе B (см. выше), таковы же и различия между проводным и беспроводным термостатом. Главным и принципиальным отличем является возможность регулирования скорости вращения вентилятора как в ручном режиме (как в схеме В), так и в автоматическом режиме.

Данная система наиболее эффективно и долговечно позволяет эксплуатировать вентиляторы конвектора,

что определяет длительность качественной работы всего прибора!

Схема подключения конвекторов EVA к системе С

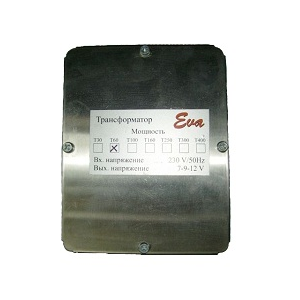

Трансформаторы для подключения конвекторов EVA

Необходимый элемент подключения конвекторов EVA оснащенных 12 вольтовыми вентиляторами тангенциального типа. Внимание! Трансформатор устанавливается на расстоянии не более 50 м от конвектора, чаще всего в щитовой. Не допускается монтаж трансформатора внутри конвектора!

Таблица потребляемой мощности конвекторов EVA

модификация конвектора	длина	реальная мощн. (W)
КВ, KBO, KX	900	21
	1000	51
	1250	51
	1500	72
	1750	102
	2000	102
	2500	153
	3000	174
КВ80, KGB	900	27
	1000	31
	1250	31
	1500	58
	1750	62
	2000	62
	2500	93
	3000	120
КВ60, КУ,	900	20
	1000	36
	1250	40
	1500	58
	1750	60
	2000	78
	2500	100
	3000	120
КВP	900	51
	1000	51
	1250	51
	1500	72

В помещение планируется установка конвекторов EVA KB80-1500 — 1 шт, и EVA KB80-1750 — 2 шт. Рассчитываем совокупную потребляемую мощность всех конвекторов: 58+62*2=182 Вт. Соответственно выбираем трансформатор T250 на все конвекторы данного помещения
