Тонкости подачи воды из ёмкости в дом

Как организовать систему автономного водоснабжения в загородном доме так, чтобы она работала точно и безотказно?

В первую очередь важно следовать нормам и правилам. Начнём со СНиП 2.04.01-85 «Норма расхода воды потребителями», который регламентирует средний расход воды на 1 человека в пределах от 80 до 230 л в сутки. Чтобы обеспечить подачу такого количества насосное оборудование вынуждено работать интенсивно, что вызывает преждевременный износ деталей и регулярный ремонт.

Однако существуют способы, которые снижают количество включений / выключений приборов. В статье мы разберём тонкости грамотной подачи воды в загородный дом.

С чего начать?

Обустройство водоснабжения в автоматическом или полуавтоматическом режиме начинается с планирования и разработки проекта и заканчивается периодическим обслуживанием. На первом этапе важно проанализировать:

• Что является источником подачи воды (колодец, скважина)?
• Установка каких сантехнических приборов планируется в доме (количество унитазов, раковин, ванн, душевых, бассейнов)?
• Какие задачи должна решать система водоснабжения (зависимость от электроэнергии, минимальный запас воды, обеспечение стабильного напора на все этажи и другое)?
• Где планируется установка оборудования (в технической комнате или вне дома)?

Чтобы обеспечить бесперебойную работу важно использовать накопительные ёмкости, которые нужны для хранения воды. Резервный запас важен в экстренных случаях, например, когда электричество временно отключается. Это является вторым преимуществом монтажа накопительных баков.

Способы подачи воды в резервуар

Подбор необходимого оборудования начинайте с ответа на вопрос: где будет располагаться накопительный бак?

Возможно 2 варианта: расположение в верхней точке или в нижней.

Бак вверху. Монтируется на 2-ом, 3-ем этаже дома или на чердаке. Затем вода самотёком поступает по трубам к источникам водоразбора.

Этот вариант экономически выгодный, так как нет затрат на приобретение насосной станции и последующей оплаты электроэнергии.

Однако важно соблюсти 2 условия при организации места для ёмкости:

1) в помещении должна оставаться положительная температура,
2) наличие вентиляции обязательно.

А также в такой схеме величина напора напрямую зависит от высоты, на которой расположена ёмкость. Каждый метр подъёма бака увеличивает давление на 0,1 атмосферу. Для частного дома высотой до 10 м достаточно обеспечить давление в 1 атмосферу. Однако, если планируется установка стиральной или посудомоечной машины, минимально необходимый напор увеличивается до 2 атмосфер. Поэтому заранее продумываете необходимое оборудование, а также руководствуетесь нормами СП 31.13330.2010 и паспортами бытовой техники.

Ёмкость располагают внизу, в земле, когда в доме нет доступного пространства. Резервуар закапывают таким образом, чтобы сверху остался слой земли толщиной около 0,5 м. Для предотвращения воздействия сил морозного пучения грунт, расположенный рядом с резервуаром, утепляют.

У такой системы есть свой недостаток: для подачи воды в дом потребуется монтаж насосной станции.

При выборе ёмкости обращайте внимание на материал.

Пластиковые конструкции не ограничены по способу монтажа, объёму, температуре эксплуатации. Экологически безопасны и имеют небольшой вес. Посмотрите, как выглядит такое изделие, в видеообзоре от специалиста компании Европласт.

При монтаже изделий из нержавеющей стали необходимо привлечение грузоподъёмной техники, так как такие элементы имеют большой вес.

Существует третий способ обустройства резервуара за пределами дома — бетонные ёмкости. Однако мы его не рекомендуем, так как водонепроницаемость таких конструкций с годами снижается и требует дополнительных мероприятий по восстановлению гидроизоляции. А также необходима профессиональная чистка внутренней поверхности резервуара.

Объём ёмкости подбирается в зависимости от мощности водоносного горизонта, из которого поступает вода, а также потребностей подсобного хозяйства.

Мы разобрали установку безнапорных ёмкостей. Теперь расскажем о гидропневматических баках, которые состоят из двух камер, разделённых мембраной, и служат для создания в водопроводной системе должного напора.

При выборе такого гидроаккумулятора важно грамотно подобрать объём, на который влияет допустимый интервал между включениями насоса. Например, у погружных насосов время между запусками больше, поэтому баки подбирают более вместительными по сравнению с приборами поверхностного забора воды.

Гидроаккумуляторы располагают под землёй в кессонах, подвале, подсобных и технических помещениях.

Если вы ещё не знакомы с кессонными установками, тогда для вас небольшое отступление. Кессон — водонепроницаемая камера, в которой устанавливается необходимое оборудование. В него можно спуститься для проверки, ремонта или обслуживания узла. А также кессоны используются для изолирования оголовка скважины от внешних грунтовых вод.

Посмотрите видеообзор о монтаже кессона на объекте.

Подключение труб от кессона и ёмкости в дом

Теперь перейдём к другим элементам системы автономного водоснабжения. Помимо насоса или насосной станции, накопительной или регулирующей ёмкости вам потребуется:

• фильтры для очистки воды;
• трубы для внутренней и наружной прокладки;
• приборы, обеспечивающие автоматическую работу системы.

Фильтры

Подбор необходимых фильтров зависит от качества воды в вашем источнике. В некоторых ситуациях устанавливаются станции для водоподготовки. Однако для защиты от механических примесей фильтрационные установки необходимы для всех систем.

Если вода не сильно загрязнена, тогда при входе в накопительный бак рекомендуем установить сетчатый фильтр ввиду невысокой стоимости изделия и его достаточной эффективности.

Центробежные и циклонные фильтрационные системы применяются для загрязнённых вод.

Трубы

От качества трубопровода и его соединения зависит срок эксплуатации всей системы. Для прокладки магистрали на практике используют 4 типа труб. Рассмотрим подробнее каждую разновидность.

Такие трубы спокойно выдерживают многократные перепады давления в системе, стойки к коррозии и ультрафиолету. Единственный недостаток — цена.

Прочные, доступные, однако подвергаются ржавчине. А также соединение таких труб трудоёмко: стык либо проваривается с последующей защитой сварного шва, либо на конце каждого элемента нарезается резьба.

Основа таких труб — алюминий, покрытый с внутренней и внешней стороны слоем полиэтилена. Не ржавеют, не образуют конденсат, не разрушаются от ультрафиолета, не накапливают грязи и минеральных отложений. Однако деформируются при отрицательных температурах и нагревании свыше 95 градусов.

Наиболее популярны пластиковые трубы для водопровода, благодаря свойствам и простому монтажу. Рассмотрим 2 основных материала: полипропилен (РР) и полиэтилен низкого давления (ПНД).

Полипропиленовые трубы лёгкие, прочные, устойчивые к перепадам температуры, не подвержены ржавчине и другим внешним воздействиям. Однако не гнутся, поэтому для поворота магистрали и отвода трубы необходимо применять соединительные элементы.

ПНД трубы и фитинги для водопровода обладают теми же преимуществами, что и полипропиленовые трубы, вдобавок они ещё и эластичные — выдерживают внешние динамические воздействия и гидроудары. Срок службы — минимум 50 лет.

Водопроводные трубы ПНД для холодного водоснабжения возможно использовать при организации автоматического полива загородного участка, оборудовании скважин, обустройстве фонтанов. Вы можете самостоятельно подобрать необходимую трубу, используя таблицу.

Для питьевого водоснабжения выбираете изделия с синей полосой.

О других важных приборах

Если забор воды происходит из собственного источника, тогда бак необходимо оборудовать поплавковым механизмом, который отключит подачу жидкости при достижении нужного объёма. На случай поломки поплавкового крана важно смонтировать переливную трубу, которая застрахует систему от переполнения.

Бак рекомендуем заполнять через рассеиватель. Такая предосторожность нужна для предотвращения поднятия осадка с дна ёмкости, если по каким-то причинам фильтры не справятся со своей работой и примеси попадут в резервуар. И также не забудьте о монтаже других комплектующих.

Любая система оборудуется манометром и предохранительным клапаном.

Сбор воды для технических нужд

А задумывались ли вы, что дождевую воду можно собирать для технических нужд, используя уже известные вам накопительные ёмкости и пластиковые трубы для водопровода?

Для этого достаточно установить резервуар над или под землёй и подвести к нему пластиковые трубы для водоснабжения от водостоков. Альтернатива трубам — водоотводные лотки. Однако важно предусмотреть слив лишней воды из ёмкости.

Материал резервуара выбираете безопасным, прочным, лёгким и не требующим специального ухода. Такими свойствами обладают пластиковые резервуары, присмотритесь. При выборе полиэтиленовых труб для водоснабжения вы избегаете подделок. Так, Европласт предлагает только качественные и проверенные изделия, соответствующие требованиям ГОСТ 18599-2001.

В статье мы дали общие рекомендации по организации водоснабжения дома с использованием ёмкости. За детальной информацией, а также подбором необходимого оборудования обращайтесь к нам. Поможем в любых ситуациях.

Простейший самодельный водопровод

Сделай сам водопровод! Среди моих соседей по даче ни у кого нет водопровода. Люди по старинке моют посуду в тазике на улице. Всё бы ладно, для романтики и экзотики допускаю такие неудобства. Но в наших краях нежарко и в +5-8° мыть посуду на улице, даже теплой водой и с применением современных моющих средств, не понимаю… Ниже даю описание своей конструкции самодельного водопровода, надеюсь ответить на вопросы как сделать и как сделать самому водопровод.

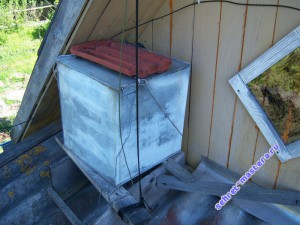

Что бы облегчить труд в конце восьмидесятых решил построть своими руками простейший водопровод . Установил на крыше пристройки бак, из ёмкости с помощью гофрированного шланга сделал отвод. На кухне дома установил раковину. Закрепил трубу с краном. К трубе сверху подключил шланг. Слив из раковины организовал через штатный сифон с отводом стока в старый резиновый шланг.

Выходной патрубок Дачный водопровод

Напомню, водопровод делался в конце восьмидесятых, вспоминайте или верьте – в магазинах ничего не продавалось. Сливной шланг сделан из 5 метрового резинового шланга высокого давления (от насоса пожарной машины) с внутреннмм диаметром 40мм. Шланг вывел на улицу к месту слива с соблюдением уклона для самостоятельного стока. Грунт у меня песчаный и строить разветвленную сеть приема воды не требовалось. Приемный колодец стоков за эти годы был различной конструкции. Первые варианты заиливались через 7 лет (вода начинает медленно сливаться). Второй вариант работает до сих пор.

Первый вариант приёмного колодца

Был вырыт небольшой котлован диаметром

60см и глубиной около 70см. Старым кирпичом выложен внутри кольцевой колодец. Кирпичи клались внахлест без раствора. Сливной шланг входил в кладку сбоку. Кладка обкладывалась снаружи гидроизоляцией (старый полиэтилен). Сверху до уровня грунта делалось перекрытие из подручных материалов и застилался полиэтилен. Вся конструкция присыпалась землей до общего уровня поверхности. Недостатком первого колодца было его «герметичное» исполнение. Вода в сифоне раковины булькала, пропуская воздух по мере впитывания воды в колодце. Повторный вариант колодца был оснащен трубкой (кусок старого шланга), соединяющей колодец с поверхностью.

Второй вариант приёмного колодца

Второй вариант был построен уже в этом веке из половины 200 литровой металлической бочки, закопанной крышкой вверх. Необходимый кусок бочки вырезался болгаркой. Сливной шланг введен через отверстие выпиленное той же болгаркой у самой крышки. Через это же отверстие выведен шланг уравнивающий давление. Установкой половины бочки был решен вопрос утилизации прохудившейся емкости.

Заправка водой напорного бака

Ну а теперь самое интересное. Бак на крыше небольшой емкости, около 50 литров. Но такого объема воды на день почти хватает. Емкость надо периодически наполнять. Сначала это был переносной шланг, подключаемый к ручному насосу, а затем к электрическому. Набор воды занимает какое-то время и, естественно, при отвлечении внимания забываешь про воду. Не раз с крыши при переливе емкости низвергался Ниагарский водопад, заливая огород, попавшие под струи воды вещи и утомляя соседей шумом воды до окончания сериала или новостей. Проблема перелива была решена в течение одного сезона.

Схема автоматики

Требовалось построить автоматический выключатель насоса при достижении требуемого уровня воды в баке. Речь об автоматической водокачке не шла. Купленный по записи насос оберегался. Его стоимость тогда, по соотношению зарплат, сегодня соответствует стоимости современного двухкамерного холодильника. Основное предназначение насоса — полив огорода. Устройство собиралось в полевых условиях из того что было. Специально для фотографирования и восстановления схемы вскрыл коробку, отработавшую уже больше 20 лет. Особенность конструкции обусловлена старанием избежать наличия в емкости с водой электродов, постоянно находящихся под напряжением и приводящих к коррозии самих электродов и бака в моем случае. Схема приведена на фотографии. Органов управления всего два. Выключатель В1. Позволяет включать или выключать устройство. Кнопка Кн1 включает насос. Работает схема следующим образом. Включение выключателя В1 дает разрешение на управление схемой, но не подает напряжение питания 220В.

Нажатие на кнопку Кн1 подаст питание на понижающий трансформатор Тр1. Переменное напряжение вторичной обмотки трансформатора подается на мостовой выпрямитель Д1. Пульсации сглаживаются электролитическим конденсатором C1. Постоянное напряжение 24В через нормально замкнутый контакт подается на реле К1. Реле срабатывает и через свои контакты К1.1 и К1.2 подаёт питание на насос, одновременно подхватывая кнопку Кн1, контактом К1.1. Ключ датчика уровня выполнен на транзисторе V1. В цепь эмиттера транзистора включено реле К2. Датчик уровня выполнен в виде металлической дюралевой пластины подвешенной в баке на нужной высоте, вторым электродом является металлический бак. При достижении уровня воды датчика, напряжение 24В через сопротивление воды и сопротивление R1 открывает транзистор V1. Срабатывает реле К2 и разрывает нормально замкнутый контакт К2.1 в цепи питания реле К1. Реле К1 в свою очередь отключает питание насоса. Контакт К1.1 снимает подхват кнопки Кн1 и устройство обесточивается полностью. При окончании воды или для пополнения бака достаточно еще раз нажать кнопку Кн1. Такой вариант исполнения схемы позволяет управлять насосом при помощи выключателя В1 и кнопки Кн1 при работе в «поливальном» режиме, не отключая от схемы автоматики. Для разрешения работы насоса при полном баке наливной патрубок размещен чуть ниже уровня датчика (0,5-1см). После отключения насоса вода обратным ходом , через клапан вибронасоса уходит в колодец, до попадания воздуха в наливной патрубок. Снижение уровня воды, позволяет включать насос для других целей. В качестве реле К2 применено реле типа РЭС9 паспорт 200, реле К2 какое-то импортное с мощными контактами, что-то типа отечественных реле марки РН. Кто захочет повторить устройство, но опыта не хватает, обращайтесь, разработаем на этой странице вариант на современной элементной базе.

Датчик уровня Подсоединение провода Схема подключения

Конструктивное исполнение

Устройство собиралось в подходящем корпусе из доступных деталей. Компоненты схемы прикреплены к крышке коробки при помощи винтов и клея, монтажные соединения выполнены навесным способом. Первоначально напряжение подавалось только на розетку на крышке устройства, куда и подключался насос. В дальнейшем управляемая розетка была выведена непосредственно в ограждение колодца.

Крепление транзистора Крепление кнопки Приклеенные радиодетали Навесной монтаж

Опыт эксплуатации

На следующий год после установки водопровода стационарно был заложен гофрированный шланг для налива воды. Низкая климатическая стойкость сокращала срок службы шланга до 3-4 лет, после чего он заменялся на новый. Вопрос долговечности был решен применением армированного многослойного шланга. Естественно на зиму вода из системы сливается, полезно продуть наливной шланг для удаления остатков воды. Весной отсутствие ледяных пробок в наливной магистрали позволит быстро запустить водопровод. Вода в сифоне раковины зимой замерзает, но ни к каким разрушениям не приводит. Конструкция водопровода простая, на уровне примитива, но одновременно функциональна и, как показал опыт, долговечна. По цене подобное решение водопровода все еще конкурирует с приобретением и установкой насосной станции при построении минимального водопровода и имеет небольшое преимущество, при отсутствии элекричества водопропровод продолжает работать до окончания воды в баке. На заказ в 90е годы было сделано несколько таких автоматов. Жалоб не поступало. Часть из них работает до сих пор.
