Что такое автоматическая пожарная сигнализация в пожарной безопасности

Автоматическая пожарная сигнализация, сокращенно АПС, является комплексным устройством, которое отвечает за обнаружение очагов возгорания и оповещение об их обнаружении. При этом многие модели связаны с системами автоматического пожаротушения. То есть при срабатывании сигнализации пульт ее управления передает сигнал на насосные установки, которые тут же автоматически включаются.

АПС устанавливается во всех помещениях в независимости от их назначения, что закреплено законодательными актами и инструкциями МЧС. При этом здание не может быть сдано в эксплуатацию, если в ней нет противопожарной сигнализации. Поэтому на стадии строительства разрабатывается проект, где отображается вся схема распределения датчиков, связанных между собой шлейфами (участками кабельных трасс).

Основное требование к автоматическим установкам пожарной сигнализации – своевременное обнаружения пожара и оповещение людей о начавшемся возгорании. И чем быстрее автоматика сработает, тем быстрее произойдет эвакуация с минимальными людскими и материальными потерями.

Необходимо обозначить, что сама АПС не является системой пожаротушения. Она – часть системы пожарной безопасности. Сегодня с внедрением охранных систем видеонаблюдения, производители предлагают комплексный подход к решению сразу двух задач. Для этого АПС подключают к каналам видеонаблюдения. И такую сеть называют охранно-пожарной сигнализацией – ОПС.

Охранно-пожарная сигнализация

Состав и виды АПС

Система автоматической пожарной сигнализации – это комплекс, состоящий из нескольких технических элементов:

• датчики,
• кабель,
• пульт управления, он же контрольная панель,
• оповещатели разного типа.

Для сигнализации применяют несколько видов датчиков:

• тепловые, реагирующие на изменение температуры воздуха в помещениях;
• дымовые, срабатывают от задымленности помещений;
• световые, реагируют на колебания светового потока (дневного или искусственного);
• комбинированные, чаще это дымовые и тепловые в одном сенсоре.

Что касается оповещателей, то это или звуковые, или световые приборы. Их чаще используют комбинированно.

Виды пожарной сигнализации

Сегодня производителями и установщиками предлагается три разновидности АПС (пожарной сигнализации):

• неадресные, они же пороговые,
• адресные или адресно-пороговые,
• адресно-аналоговые.

Пороговая

Необходимо сразу обозначить, что сенсоры в автоматической пожарной сети данного типа могут находиться только в двух физических состояниях: норма или пожар. Чтобы перейти от первого ко второму, необходимо, чтобы в конструкции сенсора произошло изменение сопротивления. Именно так и формируется сигнал, исходящий от датчика к пульту управления. Сигнал проходит по шлейфу, в который сенсор был установлен в процессе монтажа.

Но тут есть один нюанс. На одном шлейфе пороговой системы устанавливается до 20 пожарных датчиков, поэтому определить, какой из них сработал невозможно. Панель управления может обозначить номер шлейфа, не более того.

Чтобы увеличить качество автоматизации пороговых АПС, в сенсорные приборы устанавливают добавочное сопротивление. Плюс в конце кабельной трассы монтируется резистор. Таким образом решаются две задачи:

• появляются условия создания двух дополнительных режимов работы: «внимание» (это когда появляются предпосылки возникновения пожара) и «вероятность пожара»;
• появляется возможность снизить образование ложных тревог.

То есть сигнализация запускает режим пожароопасности и пожаротушения только, если сработало одновременно не менее двух сенсоров.

Преимущество пороговых систем: простота монтажа, плюс невысокая цена оборудования. Недостатки – сложность обслуживания, высокая вероятность образования ложных тревог, на которые действует немалое количество разных факторов: пыль, конденсат и прочее.

Пороговая АПС

Адресно-пороговая

Автоматическая пожарная сигнализация и система оповещения данного типа является более совершенной. Все дело в том, что установленный пульт управления запрограммирован на другой алгоритм опроса датчиков. Последним (каждому) присваивается свой собственный уникальный адрес. Поэтому контрольно-приемное устройство отличает каждый прибор, и ни с каким другим его не спутает.

При этом пульт постоянно опрашивает датчики не только на предмет их состояния на пожар, но и на неисправности (конкретные причины). Это удобно в том плане, что обслуживание сводится к минимуму, потому что панель управления сама показывает, какой датчик и по какой конкретно причине не работает. Но и это не все режимы, в которых датчики могут находиться. Кроме «норма», «пожар» и «неисправность» есть и другие режимы, к примеру, «внимание», «запыленность» и прочее. Необходимо добавить, что сенсорные приборы сами переходят из состояния в состояние. Это облегчает определить точное место начала пожара, или какой из них находится в данное время в неисправном состоянии.

В СП5 (своде правил) под номером 13130 есть условия, при которых устанавливается только один датчик автоматической адресно-пороговой пожарной сигнализации.

1. Если здания или сооружения относятся к пятой категории противопожарной безопасности.
2. Если технологическое оборудование при запуске может стать причиной возгорания.
3. Если площадь пожара (планируемая) не больше площади охвата датчиком. Последний параметр указывается производителем в паспорте прибора.

Адресно-пороговая АПС

Адресно-аналоговая

По сути, это адресно-пороговая автоматическая сигнализация. Только в ней заложен более качественный алгоритм обработки данных, которые поступают от датчиков к панели управления. При этом пульт управления фиксирует различные факторы, которые могут изменить показания сенсоров, отсеивая их. А это создает условия избежать практически полностью ложных включений.

К положительным аспектам эксплуатации адресно-аналоговых автоматических систем можно отнести возможность работы при обрыве шлейфа. А последние имеют разнообразные форму и конфигурации подключения и распределения по помещениям. Чаще всего установщики используют схемы кольцо, звезда или шина.

К примеру, если произошел обрыв на схеме кольцо, то система тут же автоматически разбивается на два отдельных участка в виде прямолинейных шин. То же самое касается схемы звезда. Кстати, в шлейфы контурного типа устанавливают изоляторы, срабатывающие от короткого замыкания кабеля. Именно они точно указывают, в каком месте произошел обрыв или замыкание. Именно поэтому к преимуществам АПС данного типа относят простоту обслуживания.

Адресно-аналоговая сигнализация

Обобщение

Выбирая АПС (автоматическую пожарную сигнализацию), проектная организация исходит из требований, которые заказчик предъявляет противопожарной безопасности объекта. При этом основное внимание уделяется надежности приобретаемой системы, ее стоимости, а также стоимости монтажных мероприятий, плюс учитывается регламент на проведение обслуживания. И если при проводимых расчетах надежность системы снижается, то проектировщики выбирают сигнализацию с более высоким уровнем надежности.

Иногда на объектах встречаются условия, которые преодолеть просто невозможно. К примеру, архитектурные конструкции не дают возможность провести прокладку кабелей. Или их монтаж экономически невыгоден. В этом случае проектировщики решают сложные задачи, нередко выбирают радикальные меры, которые и в плане исполнения, и в плане будущего обслуживания автоматической пожарной системы становятся сложными, а подчас невыгодными. Один из таких вариантов – использование для питания сигнализации не проводной ток из сети с переменным напряжением, а постоянный с установкой аккумуляторов. Одна из сложностей заключается в том, что блоки питания придется менять по мере их износа.

Классификация АПС

Автоматические установки пожарной сигнализации и системы оповещения представлены разными типами, которые зафиксированы в ГОСТе под номером Р53325-2012. На фото ниже графически эта классификация показана.

Классификация автоматической сигнализации

На рисунке показано, что к видам передачи информации добавилось еще два подраздела: информативность и информационная емкость.

Что значит информативность. По сути, это количество выдаваемых режимов (или извещений): пожар, неисправность, норма и прочее. Здесь три позиции:

• малая информативность – до 3 извещений;
• средняя – от 3 до 5;
• высокая – свыше 5.

Информативная емкость – это показатель, определяющий количество подключаемых шлейфов и датчиков. Здесь также три позиции:

• малая емкость – до 5 шлейфов;
• средняя – от 5 до 20;
• большая – более 20.

Заключение по теме

В статье рассмотрен один вопрос, что такое АПС в пожарной безопасности. Необходимо отдать должное хорошо работающей сигнализации. Ведь АПС при пожаре сообщает людям, что бедствие началось. И это спасает жизнь.

Автоматика водяного пожаротушения

Исторически сложилось так, что системы автоматического водяного пожаротушения получили наиболее широкое распространение. Вода – наиболее дешёвое и безопасное огнетушащее вещество, позволяющее эффективно защищать объекты, для которых характерно большое скопление людей: торговые центры, офисные помещения, гостиницы. Вода, как огнетушащее вещество, не представляет непосредственной опасности для человека и других живых существ. Системы водяного пожаротушения применяются также для защиты открытых (негерметичных) объектов: многоуровневых автостоянок, гаражей, боксов, где системы газового и порошкового пожаротушения оказываются малоэффективны.

Принцип действия воды, как огнетушащего вещества, заключается в охлаждении и изоляции, за счёт образования пара, от атмосферного кислорода поверхности на месте возгорания, вследствие чего процесс горения прекращается. Тушение, в этом случае, происходит по поверхности защищаемого помещения. К физическим ограничениям, которые накладывает вода в качестве огнетушащего вещества, можно отнести следующие: невозможность использования такой установки при низких (ниже нуля) температурах, а также для тушения электроустановок.

Системы водяного пожаротушения, так же как и газового, могут подавать огнетушащее вещество локально к месту возгорания (спринклерная секция), или производить тушение общей площади защищаемого пространства (дренчерная секция).

Спринклеры вскрываются локально, при срабатывании температурного замка, над местом возможного возгорания. Дренчерные секции состоят из набора открытых оросителей. Подача огнетушащего вещества в них осуществляется при открытии общего электромагнитного клапана, управляемого одним из блоков блочно-модульного ППКУП. В шлейфы блоков такого прибора подключаются пожарные извещатели, при срабатывании которых формируется команда управления клапаном.

Одним из перспективных направлений водяного пожаротушения являются установки тушения тонкораспылённой водой. Установки пожаротушения тонкораспылённой водой объединили в себе достоинства газового и водяного пожаротушения одновременно. К основным достоинствам можно отнести малый расход огнетушащего вещества, менее существенные затраты (поскольку вода достаточно дешевле газа), отсутствие вреда здоровью людей.
Помимо ограничений, связанных с электропроводностью и замерзанием воды при отрицательных температурах, к недостаткам систем водяного пожаротушения можно отнести потенциально высокий ущерб материальным ценностям и высокие трудозатраты при ликвидации последствий срабатывания установки.

На рис. представлена система спринклерного водяного пожаротушения, реализованная на базе прибора «Поток-3Н».
Главным узлом системы автоматического водяного пожаротушения является насосная станция. Внутри станции устанавливается необходимая запорная арматура (электрозадвижка), насосы (основной пожарный, резервный, насос компенсации утечек), шкафы управления насосами и приводами, дополнительное оборудование. Прибор «Поток-3Н» имеет набор входов (контролируемых цепей), которые предназначены для подключения датчиков (электро-контактных манометров, датчиков потока), сигнальных цепей электрозадвижек и пусковых устройств. Прибор позволяет осуществлять запуск системы водяного пожаротушения по нескольким условиям: падение давления воды в системе, сработка кнопки запуска, дистанционные команды управления. При возникновении одного из условий запуска, прибор подаёт сигналы управления на шкаф управления насосом – ШКП (шкаф контрольно-пусковой). В случае блокировки автоматического включения, шкаф обеспечивает возможность местного или ручного управления агрегатами. Так же ШКП позволяет отключать все виды управления. К прибору «Поток-3Н» возможно подключить до 20 дополнительных абонентов (приборов «С2000-4») по внутреннему RS-485 (2) интерфейсу, которые можно использовать для управления дополнительным технологическим оборудованием.

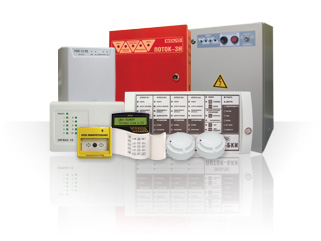

К основному интерфейсу прибора «Поток-3Н» подключаются пульт «С2000М», устанавливаемый на посту охраны, и блоки индикации и управления «Поток-БКИ». Блок «Поток-БКИ» позволяет полноценно отобразить состояние насосной станции, четырех насосов и управлять системой водяного пожаротушения. На объекте может быть установлено несколько блоков «Поток-БКИ», например, один в насосной и один на центральном посту. При необходимости пульт «С2000М» может централизованно управлять дополнительными агрегатами (задвижками и пр.) при помощи БПК («Сигнал-10» или «С2000-4»), подключенных в общий RS-485 интерфейс.

Рассмотренная система водяного пожаротушения может применяться как в жилых, так и в нежилых помещениях. Спринклерные секции могут применяться для защиты открытых помещений (автостоянки, торговые комплексы), в местах, где не имеется возможности установить дымовые пожарные извещатели (высокая запылённость) или нецелесообразно применять тушение по всей площади (из-за её величины).

Система водяного пожаротушения

Электропитание автоматики систем пожаротушения и вентиляции

В соответствии с требованиями Федерального закона от 22 июля 2008 г. N 123-ФЗ «Технический регламент о требованиях пожарной безопасности» автоматические установки пожаротушения должны быть оборудованы источниками бесперебойного электропитания. Другой нормативный документ, определяющий параметры электропитания для автоматики пожаротушения — ГОСТ Р 53325. В нем указано:

по степени обеспечения надежности электроснабжения электроприемники автоматических установок пожаротушения и систем пожарной сигнализации следует относить к I категории согласно Правилам устройства электроустановок, за исключением электродвигателей компрессора, насосов дренажного и подкачки пенообразователя, относящихся к III категории электроснабжения;

при наличии одного источника электропитания (на объектах III категории надежности электроснабжения) допускается использовать в качестве резервного источника питания аккумуляторные батареи или блоки бесперебойного питания, которые должны обеспечивать питание указанных электроприемников в дежурном режиме в течение 24 ч плюс 1 ч работы системы пожарной автоматики в тревожном режиме. При этом допускается ограничить время работы резервного источника в тревожном режиме до 1,3 времени выполнения задач системой пожарной автоматики;

при использовании аккумулятора в качестве источника питания должен быть обеспечен режим подзарядки аккумулятора.

Таким образом, бесперебойное питание приборов управления пожаротушением «С2000-АСПТ» и «Поток-3Н» может осуществляться от устройств АВР шкафов пожарной автоматики для зданий, спроектированных по 1 категории электроснабжения. При отсутствии АВР, может использовать резервированное электропитание от встроенных аккумуляторов.
