Компенсатор гидроударов во внутренних системах водоснабжения FAR

—>

	Наименование	Размер	Розничная цена, руб.	Цена со скидкой, руб.
	Компенсатор гидроударов во внутренних системах водоснабжения FAR FA 2895 12	1/2″

Полный прайс-лист на клапаны FAR в формате Excel вы можете скачать здесь.

Явление «гидроудара» возникает в случае внезапного открытия или закрытия оборудования (привода смесительного крана, насоса и т. п.), которое приводит к появлению избыточного давления в системе. Компенсатор гидроударов FAR принимает «на себя» избыточное давление, сохраняя нормальные рабочие параметры для компонентов системы. Также его задачей является значительное снижение шума от вибрации, которая возникает в результате закрытия потребителя воды.

Характеристики

• Присоединение — НР 1/2″;
• Максимальное давление — 50 бар;
• Номинальное давление — 10 бар;
• Максимальная рабочая температура — 100°C.

Конструкция

1. Верхняя часть корпуса — латунь CW617N;
2. Пружина — AISI 302;
3. Уплотнительное кольцо — EPDM;
4. Диск — пластик;
5. Нижняя часть корпуса — латунь CW617N;
6. Зажимное кольцо — латунь CW614N;
7. Уплотнение — EPDM.

Уменьшение избыточного давления происходит посредством воздушной камеры и стальной пружины, соединенной с пластиковым диском, имеющим двойное уплотнение, которые поглощают большую часть избыточного давления.

В открытом положении потребителя давление в трубопроводе остается постоянным.

При закрытии потребителя давление в трубопроводе увеличивается, и компенсатор гидроударов FAR поглощает избыточное давление, обеспечивая защиту компонентов системы.

Компенсатор гидроударов рекомендуется устанавливать на конце трубопровода к потребителям (шаровые краны, сантехнические приборы, моторизованные клапаны и т. п.) или на коллекторах.

Пример установки компенсатора гидроударов на коллекторах Multifar.

Пример установки компенсатора гидроударов к потребителю.

Компенсатор гидроударов может быть установлен вертикально или горизонтально.

Устанавливая компенсатор гидроударов необходимо убедиться, что его расположение не создает областей, где может происходить застой воды, который приводит к размножению бактерий. Например, следует избегать установки компенсатора в верхней части стояка.

Официальный дилер FAR Итальянское качество

Уважаемые покупатели!
У нас Вы найдете весь ассортимент и наиболее подробные описания продукции FAR

Мы продаем только оригинальный и сертифицированный товар производства FAR Rubinetterie S.p.A. (Италия)

При заказе от 10000 рублей курьерская доставка в пределах МКАД и в пункты выдачи Грастин бесплатна.

ВНИМАНИЕ!
Оптовая продажа. Минимальная сумма заказа 10 тыс. рублей

Сегодня в наличии

Артикул	Наименование	Цена, руб.	Наличие
FA 39A3 34100	Фильтр 100мкм, под манометр, Max: 95 °C, 25 бар. Поворотное соединение 3/4″ НР	8 064	есть
FT 1645 12	«Угловой терморегулирующий вентиль с горизонтальной буксой 1/2″» ВР, EPDM»	1 175	есть
FK 3875 C34	Запорный коллектор 3/4″НР-ВР с 2 отводами М24х19	1 898	есть
FK 3879 11204	Балансировочный коллектор 1″ (НР-ВР) с 4 отв. 1/2″ евроконус, хром.	1 981	есть

Всего 1339 наименований на складе
Посмотреть весь склад
Данные по складу от 2021-04-21 18:07:06 Курс евро: 92.2913

Как найти нужное изделие

Если Вы знаете артикул изделия, то попробуйте воспользоваться поиском. Введите часть артикула, если поиск вернул отрицательный результат.

Поиск по сайту

Как я получу заказ?

Мы доставим Ваш заказ курьером, в пункты выдачи Grastin (выгодно для Москвы, Санкт-Перербурга и Нижнего Новгорода), СДЭКом, транспортными компаниями «Деловые Линии» и ПЭК
подробнее

Рекомендации

Разводка воды в квартире

Представляем Вашему вниманию схему разводки водопровода на примере типовой квартиры c одним стояком.

Использована продукция бренда FAR, которую Вы можете приобрести в нашем магазине

Новинки FAR

Вниманию покупателей!

Просим быть внимательными при заказе коллекторов.

Обращайте внимание на резьбу на отводах. FAR производит коллекторы с тремя основными типами резьбы на отводах: метрическая, трубная EUROCONUS и трубная с плоским уплотнением Flat-faced (на конце артикула маркируется «TP»).

В случае возврата приобретенного товара по причине ошибочного заказа, удерживается стоимость обратной доставки — 200 рублей

Ассортимент FAR популярные товары

Коллекторы, гребёнки

Редукторы давления

Термосмесителии

Фильтры

Зонные краны

Вентили радиаторные

Информация о сайте

Как найти и выбрать FAR

На сайте FAR-арматура представлен полный спектр продукции, производимой компанией FAR Rubinetterie S.p.A.

Все возможные модификации, выпускаемые производителем, вы увидите на странице товара под заголовком «Ассортимент производителя»

Те модификации, которые завозятся поставщиком, расположены в разделе «Варианты поставки и наличие на складе». Там же дана последняя доступная информация по состоянию склада: наличие и количество продукции конкретного артикула на складе.

В случае, если нужный Вам артикул есть в наличии, Вы можете добавить его «в корзину», щелкнув по ссылке «заказать» в соответствующей строке.

Если нужной Вам позиции не оказалось в наличии, или выбранная модификация не присутствует в складской программе, пожалуйста, напишите нам на почту sales@far-armatura.ru, указав код производителя и необходимое количество, и мы с удовольствием сообщим Вам возможность и условия поставки

Доставка и оплата

Пункты выдачи заказов Грастин (300руб) подробнее

Курьерская доставка по Москве (от 390 рублей, бесплатно при заказе от 20 000 рублей) и Подмосковью (рассчитывается индивидуально)

Мы принимаем оплату банковскими картами через сайт и безналичные платежи на расчетный счет.

Подробнее о доставке и условиях оплаты можно почитать в разделе «Оплата и доставка»

Обращаем ваше внимание, что заказ в интернет магазине носит предварительный характер и не является обязательством с чьей либо стороны.
В любом случае, с вами предварительно свяжется наш менеджер, чтобы подтвердить условия и сроки поставки

Контакты

• Тел.: +7 (916) 538-90-33
• Тел.: +7 (958) 200-11-73
• e-mail: sales@far-armatura.ru

Трекинг отправлений

м. улица Академика Янгеля,
Варшавское шоссе д.152к4, 1 этаж, офис 1
Выдача товаров, обмен, возврат, оформление договоров, оплата, самовывоз.
Внимание! Склад находится в другом месте. Выдача товара из офиса только по предварительному заказу.

Режим работы:

Пн.-Пт: с 10-00 до 17-30
суббота, воскресенье — выходной
Удобная, бесплатная парковка.

Арматура FAR в системах водоснабжения

Мы продолжаем цикл публикаций об арматуре FAR, открытый в предыдущем номере. Эта статья посвящена последним достижениям в современных технологиях монтажа систем водоснабжения и отопления.

Ассортимент монтажных принадлежностей FAR включает практически все, что может потребоваться для сборки систем отопления, холодного и горячего водоснабжения. Это терморегулирующие и электротермические головки; распределительные коллекторы: простые, ручного и автоматического управления; разнообразные соединительные элементы трубопроводов, редукторы, фильтры, воздухоотводчики, манометры, термометры и т.п. Коллекция вентилей охватывает всевозможные варианты для любых отопительных приборов и всех типов труб: стальных, медных, пластиковых, и металлопластиковых.

Итак, какие уникальные технические решения можно реализовать при помощи FAR?

Для создания независимых трубопроводных систем применяется зональная арматура FAR. На рис. 1 представлена схема комплектации вводного участка водоснабжения модулем, включающим моторизованный двухходовой зонный вентиль ZonaFAR, фильтр с большой площадью фильтрующей сетки и редуктор давления «после себя». Модуль также может содержать счетчик потребления воды. Условный проход модуля ввода составляет от 1/2″&#61472до 11/4″.

Зонный вентиль ZonaFAR состоит из полнопроходного шарового крана и сервопривода. По сигналу управления шаровой затвор крана занимает или полностью открытое или полностью закрытое положение. Время поворота составляет 8,20 или 40 с. Напряжение питания сервопривода может составлять 220 B или 24 В. Сервопривод содержит двигатель с редуктором, релейные контакты, а также специальные дополнительные контакты, на которые подается фаза в определенном положении шарового затвора, что позволяет подключать дополнительное электрооборудование: циркуляционный насос, бойлер, вентилятор и т.д.

Один из примеров возможного использования сервопривода — в качестве запорного вентиля, что позволяет, например, в гостиничных номерах, отключить воду в номере при случайно забытом открытом кране. В этом случае сервопривод устанавливается на ввод водопровода сразу после водомерного узла и соединяется с пультом дистанционного управления. В случае повреждения труб или водоразборной арматуры, можно отключить всю внутреннюю систему водопроводаи защитить здание от возможного ущерба.

Сервопривод может быть подключен как к системе отопления, так и к системе водоснабжения. Фильтр FAR предназначен для очистки воды на входе от механических примесей: песка, окалины и других мелких осколков. В раздачу водных трубопроводов перед приборами-потребителями питьевой воды можно установить также фильтр FilroFAR со встроенным обратным клапаном, что позволяет сохранить герметичность трубопровода во время выемке сетки для ревизии.

Для обеспечения безопасной работы джакузи, душевых кабин, стиральных машин и других сложных технических приборов рекомендуется установка в систему редуктора давления. Идеальное решение для равномерной раздачи воды после участка ввода — недавно разработанные FAR латунные хромированные коллекторы больших размеров START (рис. 2). Уcловный проход коллекторов — до 2″, размер отводов до 1″&#61472— обеспечивает необходимую пропускную способность с минимальной потерей напора.

Отводы снабжены регулирующими вентилями. Используя отдельные модули коллекторов, можно собрать общий коллектор с расстояниями между отводами 100 и 200 мм, что позволяет устанавливать водосчетчики или зонные шаровые краны. Рациональная организация периферии сантехнической системы раздачи воды перед ее поступлением непосредственно по потребителям осуществляется с помощью другой новой разработки FAR: сборного регулируемого параллельного коллектора (рис. 3).

Каждый из блоков коллектора, пропуская воду через сквозные левый и правый вертикальные каналы, имеет только от одного из них выход на левый и правый боковые регулируемые отводы. Ручки регулирующих вентилей снабжены цветными вкладышами для холодной воды синими, для горячей — красными. В дополнительные оконца вкладышей можно поместить информацию о питаемом при помощи этого вентиля сантехническом приборе, например, биде, ванной и т.п.

Сборный параллельный коллектор может использоваться в системах водоснабжения и, благодаря запорным вентилям, установленным на каждом ответвлении, позволяют устанавливать или заменять сантехнику, без отключения или опорожнения всей системы. Параллельные коллекторы компактны и удобно вписываются в стандартные коллекторные коробки, широко представленные в ассортименте FAR. Разводку трубопроводов непосредственно по сантехническим приборам можно организовать при помощи системы AcquaFAR.

Это набор оригинальных настенных переходников для различных типов труб. Под металлопластиковые, пластиковые и медные трубы монтируется специальный адаптер в виде двойного конуса с двумя кольцевыми уплотнениями и накидной гайкой с метрической резьбой 24&#6148619. Такое решение гарантирует исключительно надежное соединение с корпусом потребителя (настенного переходника, вентиля и т.д.).

Разнообразие настенных переходников FAR позволяет выбрать наиболее удобный вариант для любого типа подключения приборов: последовательного, параллельного и т.д. Они легко и точно координируются по стене и крепятся при помощи пластиковых пластин с посадочными выборками. Для систем горячего водоснабжения FAR предлагает целый ряд специальных устройств, подробнее остановимся на одном из них.

Термостатический смеситель TermoFAR незаменим в системах водоснабжения с особыми требованиями к температуре горячей воды, где неожиданные скачки температуры недопустимы, например, в детских санузлах или душевых бассейна. Принцип работы TermoFAR (рис. 4) следующий. На один боковой отвод термосмесителя подается холодная вода, на другой — горячая. Из центрального отвода выходит смешанный поток, температура которого не превышает установленного уровня.

Арматура FAR: собрал и забыл

Как утверждают многие аналитики, кризисные явления на российском рынке начали понемногу отступать. Однако в этих высказываниях речь идет, как правило, о глобальных секторах экономики или о ситуации на рынке в целом. Многие же отрасли от промышленного производства до сферы услуг по-прежнему прибывают в состоянии стагнации. Особенно остро кризисные явления сейчас ощущаются там, где раньше наблюдался бурный рост и куда вкладывались огромные средства. Это рынок строительства, проектных, монтажных, а также смежных услуг. Каждый представитель этой сложной цепочки, будь он поставщиком или потребителем, пытается по-своему сэкономить, что является как следствием проблем отрасли, так и отчасти их причиной.

В таких условиях, как показывают многочисленные исследования, многие монтажные и проектные организации пересмотрели круг своих поставщиков и переориентировались на более дешевые и, по их словам, более выгодные экономические решения. В качестве примера можно выбрать рынок запорно-регулирующей арматуры, где еще в прошлом году доля «именитых» брендов была выше в несколько раз.

Сегодня же проектировщики и монтажники все чаще идут на компромисс с собственной репутацией, предлагая заказчикам максимально дешевые и не проверенные временем решения. В этой статье мы не будем делать какие-либо прогнозы на обозримое будущее, а лишь попытаемся разъяснить нашим читателям, почему вышеописанный подход является ошибочным.

Также вы узнаете, как можно в непростые кризисные времена повысить свой профессиональный имидж на примере конкретной продукции итальянского производителя запорно-регулирующей арматуры FAR Rubinetterie S.p.A.Сразу отметим, что это оборудование хорошо известно в России и успешно поставляется в нашу страну более 12 лет. За это время произошло ничтожно мало проблемных случаев, и эксплуатация оборудования не требовала серьезного обслуживания.

Таким образом, трехлетний срок гарантии, предоставляемый заводом, на практике выше почти в четыре раза. Ассортимент продукции FAR покрывает практически все потребности монтажников и проектировщиков для систем отопления, кондиционирования, холодного и горячего водоснабжения. FAR поставляет все виды вентилей для любых отопительных приборов и всевозможных видов труб (стальных, медных, пластиковых, и металлопластиковых), коллекторы (простые, ручного и автоматического управления), редукторы, фильтры, воздухо-отводчики, манометры, термометры.

Многообразие вариантов и универсальность подсоединения к любой системе позволяют подобрать оптимальную по типоразмеру и параметрам арматуру, как для нового строительства, так и для ремонтных работ в уже построенных объектах. Пожалуй, главная особенность систем FAR — наличие инновационных решений и уникальных особенностей в каждой линейке. Многие подходы и идеи, которые можно встретить у других производителей, первыми внедрил именно FAR.

Например, на заре образования завода в 1974 г. на заводе был разработан и внедрен в производство четырех-ходовой узел нижнего подключения для однотрубной системы. Чуть позже техническим отделом был разработан принцип регулирующего коллектора, названного MultiFAR, который завод выпускал эксклюзивно в течение пяти лет в период действия патента.

Всю свою продукцию FAR Rubinetterie S.p.A. производит только из оригинальных европейских комплектующих высочайшего качества, что позволяет ее гарантированно эксплуатировать без каких-либо проблем и серьезного обслуживания в течение длительного времени. Но все же, главный аргумент в пользу FAR — максимальное соответствие качества и стоимости продукции, поскольку оборудование этого производителя при всех его достоинствах занимает позиции в среднем ценовом сегменте.

Кроме вышеперечисленных очевидно значимых признаков качеств бренда, FAR Rubinetterie S.p.A. — одна из немногих фирм международного уровня, сертифицированных Ассоциацией итальянских производителей, обладатель сертификата качества QAVR, который подтверждает производство продукции из комплектующих и сырья из Европы на территории Италии. Каждый монтажник или проектировщик проходит несколько этапов профессионального роста.

Когда бизнес молод и необходимого опыта не так много, он, как правило, предлагает своим заказчикам недорогие и максимально простые решения. Впоследствии, устранив протечки, заменив преждевременно изношенное оборудование, потеряв немалые финансовые и временные ресурсы, а иногда и профессиональный имидж, монтажник задумывается о переходе на более качественную и надежную, как говорится, «беcпроблемную» продукцию.

Разумеется, и более дорогую. Также одними из основных критериев выбора становятся инновации производителя, универсальность и оригинальность его решений, широкий модельный ряд, простота монтажа и т.п. В то же время продукция не должна быть неоправданно дорогой и окупать себя максимально быстро. Этим критериям соответствует весь ассортимент FAR, делая его столь популярным среди монтажных организаций по всей России.

И вот что интересно. Как показал кризис, описанные выше преимущества позволили FAR не только удержать свои позиции на отечественном рынке, но и существенно расширить свой бизнес. Конечно, этому способствует и тот факт, что в бизнесе по-прежнему остается подавляющее количество крупных и опытных игроков. Новичка же, даже в период рыночной стабильности довольно сложно убедить закупать оборудование от известных брендов и навсегда отказаться от дешевых «подделок».

Ведь таков он наш, российский менталитет: чтобы получить практический опыт, нам обязательно нужно наступить на грабли. Те же компании, которые доверили свой бизнес оборудованию FAR, остаются верными своему выбору. Что же делает продукцию FAR привлекательной как для монтажников и проектировщиков, так и для конечных потребителей? Прежде всего, это самый широкий ассортимент продукции для инжиниринговых систем.

Вентили и узлы для подключения отопительных приборов. Кроме стандартных (прямых и угловых) вентилей завод также выпускает трехосевые вентили как хромированные, так и в дизайнсерии — в серебристой и хромированной отделке (рис. 1). Номенклатура позволяет создать техническое решение любой сложности. Благодаря специально разработанной системе переходников они могут соединяться напрямую с любым типом труб: медью, сшитым полиэтиленом, метало-пластиком и сталью (рис. 2).

Угловые вентили имеют самое низкое гидравлическое сопротивление (Kv ≈ 6–7 м3/ч), сопоставимое с шаровыми кранами. На хвостовике вентилей 1/2 уже имеется готовое уплотнение-герметик, которое выдерживает до четырех сборок/разборок соединения. Кроме того, это позволяет сэкономить на уплотнительных материалах и быть уверенным в надежности подключения системы.

В отличие от большинства радиаторных вентилей существующих на российском рынке, которые рассчитаны на давление 10 атм, регулирующие вентили FAR размером 1/2 выдерживают более высокое рабочее давление и могут устанавливаться в систему отопления с давлением 16 атм (например, в многоэтажные комплексы).

Коллекторы. Изготавливаются как с регулировкой, так и без нее из высококачественных европейских комплектующих. Специально разработанная система концовок FAR позволяет присоединять к ним напрямую трубы любого типа (медные, из сшитого полиэтилена и металлопластиковые) диаметром 16, 20 и 26 мм (рис. 3). Коллекторы с регулировкой имеют два принципиальных отличия.

Узел вентильной группы у этих коллекторов смещен и находится в касательной плоскости корпуса коллектора, что увеличивает использование живого сечения коллектора и допустимую скорость теплоносителя и уменьшает образование турбулентных зон (рис. 4). Гидравлическое сопротивление таких коллекторов значительно ниже. Также эти коллекторы значительно компактнее аналогов, присутствующих на рынке.

Диапазон диаметров коллекторов от3/4 до 2, что расширяет возможности их применения и позволяет их использовать, например, в котельных мощностью до 150 кВт и в узлах ввода-водоснабжения. Терморегулирующие коллекторы выпускаются размером до 1 1/2 и позволяют в автоматическом режиме регулировать любую зону в помещении. Также заводом поставляются готовые регулирующие узлы, как для системы напольного отопления, так и совмещенные — для напольного и радиаторного отопления (рис. 5).

Важно отметить, что применение термосмесителя в качестве регулятора теплоотдачи с поверхности теплого пола является наиболее правильным, т.к. использует качественный тип регулирования — путем изменения температуры. Количественное регулирование (путем уменьшения расхода воды) с использованием автоматических термоклапанов может привести к существенной неравномерности прогрева площади пола (при любом способе укладки теплопроводов в бетон — змеевиковой или улиткообразной) и значительному снижению долговечности его конструкции.

Узел смешения на термосмесителе позволяет сохранять практически постоянным расход в системе напольного отопления.

Параллельные коллекторы. Позволяют производить монтаж оборудования вразрез стояка холодного или горячего водоснабжения. При этом размер коллектора не превышает размера стандартной кафельной/облицовочной плитки.

Моторизованные шаровые краны могут работать во влажных помещениях (даже на кораблях), что существенно расширяет сферу их применения. Могут монтироваться в любом положении, в отличие от конкурентов, требующих монтажа по схеме «электродвигатель сверху». В ассортименте FAR — краны с плавным открытием (закрытие/открытие до 40 с) для предотвращения гидроударов, скоростные (закрытие/открытие до 8 с), ориентированные на аварийно-пожарные системы, а также краны с пропорциональной (пошаговой) регулировкой открытия/закрытия со смесительной функцией.

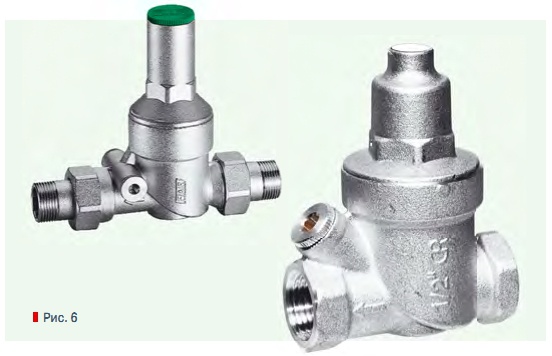

Автоматические редукторы FAR (рис. 6) для систем водоснабжения могут работать с рабочей средой — вода или воздух в диапазоне температур –15…+75 °С. Выпускаются в исполнении до 25 атм. Установка такого редуктора необходима для обеспечения безопасной работы ванн типа «джакузи», душевых кабин, стиральных машин и др. Редукция давления создается за счет мембраны, воспринимающей выходное давление жидкости, и противодействующей ей пружины, связанной с клапаном.

Требуемый уровень выходного давления устанавливается поджатием пружины специальным винтом, и контролируется манометром. Клапан имеет гидро-динамически совершенную форму, обеспечивающую высокую пропускную способность редуктора без развития отрывных турбулентных течений и связанным с ними шумом. В 2009 г. завод FAR Rubinetterie S.p.A расширил свою гамму редукторов для систем водоснабжения, включив в свою производственную линейку выпуск новых миниредукторов.

Монтажная высота новых редукторов составляет около 9 см, что сопоставимо с высотой стандартных термоголовок. Новые миниредукторы, также как и существующие в их линейке, можно устанавливать как на холодную, так и на горячую систему отопления. Редуктор может быть установлен в любом положении относительно оси трубопровода по стрелке, нанесенной на корпусе.

Фильтры. Корпус изготовлен из высококачественной DZRлатуни, стойкой к потере цинка, а сам фильтр — из нержавеющей стали. Диаметр ячейки сетки от100 до 300 микрон. Один из типов фильтров FAR имеет в корпусе установленный обратный клапан, что позволяет не устанавливать шаровые краны на подаче в фильтр и осуществлять очистку картриджа фильтра без отключения магистрали.

Фитинги. Каждому монтажнику известно, что ни одна система водоснабжения и отопления не может быть смонтирована, независимо от типа присоединяемых труб, без фитингов и концовок-адаптеров. В России все большую популярность завоевывают металлопластиковые трубы. В некоторых регионах монтажники отдают предпочтение медным трубам.

Одна из разработок завода FAR Rubinetterie S.p.A. выпускающего практически полный ассортимент арматуры для систем водоснабжения и отопления, — специальные адаптеры (концовки) с метрической резьбой, позволяющие соединять арматуру FAR с металлопластиковыми, пластиковыми и медными трубами практически всех типоразмеров. Присоединение к трубам производится напрямую без использования переходников и промежуточных фитингов.

В лаборатории FAR Rubinetterie был проведен ряд испытаний, в ходе которых исследовалась надежность концовок FAR для трех типов труб при различных условиях эксплуатации. Испытания концовок проводились в нескольких вариантах. Первый, наиболее благополучный вариант, когда гайки закручивались гаечным ключом. Второй вариант, отражающий возможную эксплуатационную ситуацию: после закручивание гайки ее чуть ослабляли, моделируя процесс расконтривания гайки в процессе эксплуатации.

Третий вариант, наиболее приближенный к российским условиям: первоначально гайку затянули рукой, а потом смоделировали процесс эксплуатации, т.е. ослабили гайку. Соответственно третий способ соединения оказался менее надежным и именно на нем мы опишем, что происходило в местах соединения металлопластиковой трубы и концовок FAR. Испытательный стенд — это металлопластиковая труба, заглушенная с двух сторон концовками FAR соответствующего типоразмера.

Рассматриваются трубы, состоящие из двух слоев полиэтилена, разделенных слоем алюминия. Внутренний слой полиэтилена может быть сшитым различным способом (PEXa, PEXb, PEXc) или термостойким (PT). С одной стороны труба крепится к жесткому соединению, а с другой стороны — к подвижной опоре. В ходе проведения испытания конструкцию заполнили водой температурой 90 °C, постепенно поднимая ее давление.

В результате испытаний был получен следующий результат: в то время как металлопластиковая труба начала выгибаться под воздействием увеличивающегося давления и при давлении 42 атм лопнула, никаких механических смещений концовок FAR относительно трубы не наблюдалось. Даже при расконтривании гаек в местах крепления трубы была отмечена абсолютная герметичность соединений. Столь поразительный результат достигается несколькими факторами, отражающими особенность концовок FAR от стандартных концовок «евроконус»:

• метрическая резьба на накидной гайке усиливает надежность соединения;
• посадочный участок в арматуру состоит из более удлиненного цилиндра и конуса;
• посадочный участок снабжен двумя уплотнениями Оring в средних частях цилиндра и конуса.

Особой конструкции установочного конуса соответствует специальная расточка посадочного места присоединяемой арматуры (рис. 8).В ассортименте FAR есть и концовки для «прямого» разборного подсоединения пластиковых труб из сшитого полиэтилена PEX. Обычно такие трубы присоединяются неразборным способом с помощью натяжных муфт, требующих специального инструмента, а в ряде случае это затрудняет монтаж, например, при сборке коллекторов.

Конструктивно концовки FAR для пластиковых труб отличаются от вышеописанных металлопластиковых отсутствием кольцевых уплотнений на ниппеле, и геометрией ниппеля. Даже если гайки ослабевают после цикла «нагрев–охлаждение» соединение не теряет герметичности при давлениях свыше 12 атм за счет двойных кольцевых уплотнений. Коэффициент местного гидравлического сопротивления, отнесенный к скорости в трубе, для концовки на трубу 16×2 мм составляет ≈3,2, а на трубу 20×2 мм составляет ≈1,8 .

По сравнению с адаптером «евроконус», у концовки FAR более удлиненная посадочная втулка с двумя уплотнительными кольцами на присоединяемом конусе. Это обеспечивает большую герметичность и надежность соединения, а метрическая резьба на гайке исключает непроизвольное раскручивание в процессе эксплуатации. Концовки FAR позволяют подсоединять напрямую медные трубы диаметром от 10 до 22 мм включительно.

Конструктивно концовки для медных труб представляют собой резиновые втулки из EPDM на внешнюю поверхность трубы. Их конусообразная форма сопрягается с присоединительным штуцером арматуры FAR с метрической резьбой. Испытания на прочность концовок для медных труб проводились в такой же последовательности, как и для металлопластиковых труб.В результате испытаний концовок для медных труб: медная труба начала выгибаться после 110 бар под воздействием увеличивающегося давления. Никаких механических смещений концовок FAR относительно трубы не наблюдалось.

Уникальные пресс-фитинги. Корпус таких фитингов обработан методом Т.Е.А., который заключается в металлизации латуни оловом по стандарту NSF 61, удовлетворяющему международным нормативам к материалам соприкасающихся с питьевой водой. Данная обработка увеличивает устойчивость металла к коррозии, позволяя монтировать пресс-фитинг в стяжку без использования изоляционных материалов, и продляет срок эксплуатации фитинга.

Уплотнительные кольца увеличенной ширины из этиленпропилендиенмономера (EPDM) прямоугольного сечения находятся на одном уровне с поверхностью штуцера. Это позволяет осуществлять монтаж металлопластиковой трубы без снятия фаски, что в свою очередь уменьшает степень риска при недостаточно квалифицированном монтаже. На всей внешней поверхности штуцеров (включая кольца) на заводе наносится жидкий слой силиконового геля (рис. 9).

Форма внутреннего канала штуцера пресс-фитинга обеспечивает наиболее оптимальное протекание теплоносителя (без образования зон турбулентности), уменьшая его гидравлическое сопротивление и увеличивая пропускную способность пресс-фитингов. Устройство штуцера и расположение уплотнительных колец позволяют использовать для опрессовки данных фитингов клещи с любым из трех профилей U, TH и H.

В отличие от известных систем пресс-фитингов, в пресс-фитингах FAR максимальное углубление пресс-гильз происходит непосредственно по плоской поверхности кольцевых уплотнений. Все эти преимущества — лишь общее описание основных достоинств продукции FAR, главный принцип которой — «собрал и забыл». Этот подход позволяет любой проектной и монтажной организации создать такое решение, которое будет максимально соответствовать нуждам заказчика и при этом иметь 100 % надежность при вполне оправданной цене.
