Обратите внимание! Фотографии носят исключительно ознакомительный характер и могут отличаться от товара, фактически имеющегося на складах. Если Вас интересуют какие-то определённые характеристики (цвет, форма, размер, соответствие с товаром на складе и иные), просим уточнять данную информацию у менеджеров при согласовании заказа.

* Цена действительна только при заказе в интернет-магазине.

Описание

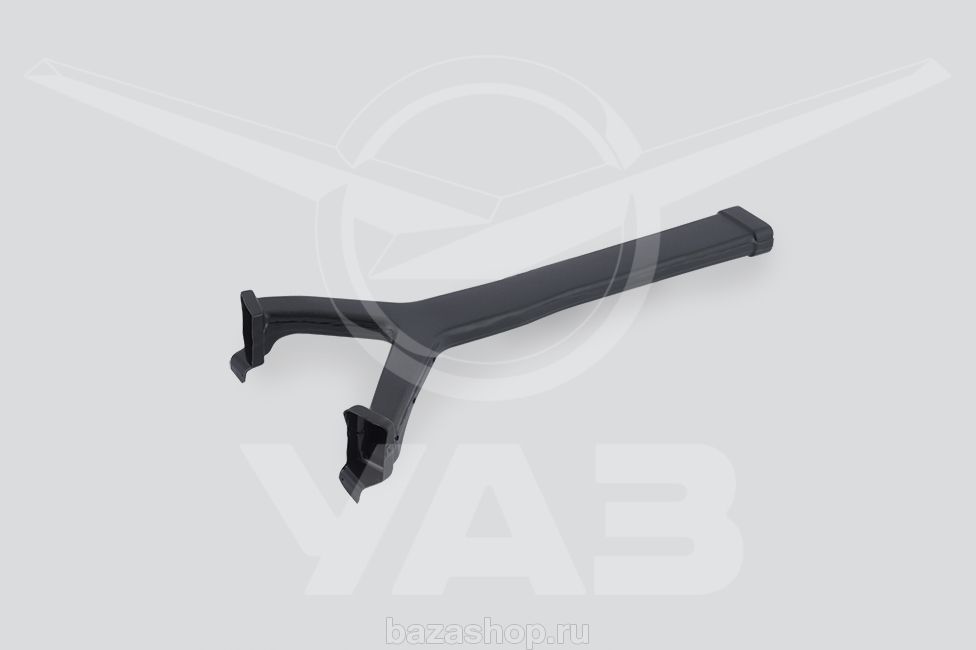

Воздуховод обогрева ног отопителя салона УАЗ PATRIOT, 3162 дополнительного (заднего) 2012-2016 гг. / 3163-8101343-30

• артикул 3163-8101343-30;
• есть в наличии и доступен для покупки;
• цена по состоянию на 20.04.21 — 1 439 рублей;
• доставка осуществляется по всей России.

Оформите заказ на данный товар онлайн прямо сейчас!

Нужно быть авторизованным на сайте, чтобы оставить вопрос по товару.

Телефон: 8-800-700-9-554 (звонок по России бесплатный)

© 1997-2021, «BAZA ВСЁ ДЛЯ УАЗА» продаёт запчасти в России для всех видов УАЗ: Буханка, Патриот, Карго, Пикап, Профи, Хантер, 469, Симбир. Выполняем доставку автозапчастей транспортными компаниями.

ПРИНИМАЕМ К ОПЛАТЕ

Заказать запчасти по VIN номеру

Чтобы подобрать запчасти по VIN-номеру, нужно авторизоваться на сайте.

Переделка печки уаз патриот

Особенности климатических условий, характерных для большей части территории России, требуют наличия на любом транспортном средстве надёжной и эффективной системы отопления. В отличие от вентилятора, печка должна не охлаждать воздух в салоне, а нагревать его. Общим для обоих устройств является использование системы вентиляции, которая представляет собой средство доставки холода или тепла. Рассмотрим особенности отопителя отечественного внедорожника УАЗ Патриот, включая некоторые моменты, касающиеся его основных недостатков и способов их устранения.

Предназначение печки УАЗ Патриот

В холодное время года требуется не только обогрев самого салона – как известно, проблема запотевания автомобильных стёкол становится наиболее острой именно с наступлением холодов. Отопитель УАЗ Патриот – устройство, позволяющее совмещать обе функции: нагревать и доставлять тёплый воздух в область лобового и боковых зеркал, а также обогревать водителя и пассажиров внедорожника. Отметим, что схема отопителя УАЗ Патриот, начиная с 2012 года, предполагает использование двух отопителей – дополнительная печка предназначена для обогрева заднего ряда сидений.

Необходимость столь значительной модификации системы отопления была обусловлена недостаточностью обогрева задней части автомобиля, что в условиях сильных морозов ограничивало эксплуатацию внедорожника. Монтаж дополнительного отопителя позволил существенно улучшить обогрев задней части внедорожника, поскольку ранее пассажиры жаловались на то, что тёплый воздух до заднего ряда сидений практически не доходит.

Особенности конструкции

Как и на большинстве других легковых автомобилей, отопительное устройство УАЗ Патриот представляет собой систему отопления салона так называемого жидкостного типа, предполагающего совмещение отопителя с системой охлаждения транспортного средства. Устройство отопителя УАЗ Патриот 2007 года полностью повторяло конструкцию печки предшественника – УАЗ-31622, но уже в следующем году автомобиль получил кондиционер и модифицированную систему отопления. Её основным узлом стал радиатор печки, смонтированный под центральной консолью и заключённый в пластиковый корпус достаточно сложной геометрии. Связь между системами охлаждения и отопления осуществляется посредством резиновых шлангов, в качестве разделительных элементов используются заслонки и кран.

Устройство печки УАЗ Патриот с 2012 года выпуска предполагает наличие двух теплообменников, нагрев которых осуществляется с помощью горячего антифриза, поступающего их системы охлаждения силового агрегата. Радиаторы отопителя представляют собой систему тонких трубок, имеющих большую площадь поверхности, благодаря чему и обеспечивается интенсивный теплообмен с холодным воздухом в салоне.

В состав теплообменника включён центробежный вентилятор, который может функционировать в различных режимах. Именно вентилятор ответственен за доставку воздуха в теплообменник, а также за вывод уже нагретого воздуха в салон, для чего в нём предусмотрены специальные воздуховоды. После остывания в радиаторе антифриз поступает с систему охлаждения через выводящий шланг, замыкая цикл работы печки. Выключение режима обогрева производится посредством крана, которым перекрывается доступ горячего антифриза к печному радиатору. Краник обычно перекрывают с наступлением тепла, когда в постоянном обогреве салона особой нужды нет.

Как видим, схема конструкции печки достаточно проста. Отметим, что для облегчения прогона охлаждающей жидкости по охлаждающей системе силового агрегата автомобиля используется электронасос, благодаря которому тёплый воздух начинает подаваться в салон УАЗ Патриот уже через несколько минут после запуска двигателя. Недостаток использования подобной схемы системы отопления – невозможность функционирования при выключенном моторе – во время стоянки автомобиля, чтобы прогревать салон, приходится периодически запускать ДВС. Отметим, что устройство отопителя Патриота 2009 г с кондеем предполагает наличие только одного обогревателя, но некоторые комплектации имели две печки.

Блок управления

Управление режимами работы обогревателя осуществляется посредством блока управления отопителем, расположенного на центральной панели внедорожника. БУ включает в себя ряд регуляторов, осуществляющих изменение режимов работы системы вентиляции/обогрева. В задачи блока управления печкой УАЗ Патриот входит:

• изменение режимов функционирования печки, которое может осуществляться либо вручную, либо автоматически;
• считывание и интерпретацию показаний датчика температуры, установленного в салоне внедорожника;
• посредством регулятора изменение скоростного режима работы отопителя.

Согласно данным производителя, максимальное потребление тока отопителем составляет 14 А. На обновленных моделях УАЗ Патриот (с 2012 года) блок управления оснащён тремя регуляторами. Управлять режимами работы можно вручную, используя ручки регуляторов, но имеется также возможность программирования блока управления отопительной системы. БУ в случае возникновения неполадок легко извлекается из приборной панели.

Защита устройства печки УАЗ Патриот (его электрической части) осуществляется посредством отдельного предохранителя, рассчитанного на максимальное значение тока в 25 ампер. Этот плавкий предохранитель расположен в монтажном блоке (внутри салона внедорожника, под торпедой с левой стороны). Его порядковый номер – 21, при этом сгорание предохранителя блокирует также работу прикуривателя (является совмещённым с ним).

Дополнительный отопитель

Добавление в схему печки УАЗ Патриот второго отопителя сделало его по-настоящему комфортным автомобилем, способным достойно противостоять российской зиме во всех её проявлениях. Штатный отопитель располагался в глубине торпеды в центральной её части, обеспечивая обдув тёплого воздуха передней части машины. Дополнительная печка была размещена под сиденьем переднего пассажира, что позволило решить проблему слабого обогрева задней части салона.

Таким образом, УАЗ-3163 был модифицирован и приведён в соответствие текущим требованиям момента. Столь серьёзное изменение привело к увеличению количества охлаждающей жидкости в системе, а среди дополнительных опций появился обогрев задних сидений, что оказалось первым подобным функционалом в отечественной автомобилестроительной области.

Особенности управления отопителем УАЗ Патриот

Забор поступающего извне в салон внедорожника воздуха осуществляется с помощью нагнетающего вентилятора через воздухозаборник. Перед тем как попасть в отопитель, воздух проходит через радиатор системы охлаждения, где нагревается и следует в салон через фильтр очистки. В зависимости от положения регулятора, этот поток воздуха, попадая на отопители, либо остывает, либо нагревается. В устройстве отопителя салона УАЗ Патриот имеются специальные сопла, через которые при включённой печке тёплый воздух попадает в салон. Расположены они в центральной области панели приборов и по её бокам.

Для регулирования воздушного потока в вертикальном/горизонтальном направлениях дефлекторы имеют шторки, которые можно поворачивать в нужную сторону на требуемый угол. Есть такие дефлекторы и на заднем отопителе. Если в машине задний ряд сидений пустой, дополнительную печку можно отключить, что позволит немного разгрузить двигатель – для этого имеется специальная кнопка.

Регуляторы управления отопителем

Устройство отопителя УАЗ Патриот с новой панелью включает три регулятора, расположенных в центральной области панели приборов. С их помощью можно осуществлять регулировку параметров обогрева салона внедорожника. Назначение первого регулятора – изменять температуру потока воздуха, направляемого в салон. Переключатель имеет следующие режимы:

• максимальное охлаждение, используемое летом, когда температура вне автомобиля поднимается выше 25 градусов;
• нормальное охлаждение, предназначенное для обеспечения комфортного обдува при температуре за бортом 15 – 25 градусов;
• режим вентиляции используется преимущественно в межсезонье и предназначен для обеспечения прохладной температуры в салоне;
• нормальный обогрев, применяемый, когда столбик термометра вне автомобиля опускается ниже нуля;
• максимальный обогрев используется, когда на улице мороз (минус 10 градусов и ниже);
• режим обдува стёкол предназначен для устранения запотеваний лобового и боковых стёкол.

Назначение второго регулятора – обеспечение требуемого направления обдува. Имеет следующие режимы:

• обдув центральной области салона внедорожника;
• подача тёплого/холодного потока воздуха в нижнюю/центральную часть автомобиля;
• обдув только нижней половины салона;
• направление потока воздуха в нижнюю область салона и одновременно на стёкла;
• подача нагретого воздуха на боковые/лобовое стекло для исключения их запотевания.

Третий регулятор используется для регулирования скорости воздушного потока, подаваемого в салон.

Отметим, что на некоторых обновлённых автомобилях схема подключения печки УАЗ Патриот не предполагала плавного регулирования интенсивности обдува, то есть третий регулятор имел два положения: включить печку и выключить её. Этот недостаток быстро исправили, а на тех машинах, где подобный баг встречается, его можно исправить, перепрошив систему обогрева.

Волга-матушка да уазик-батюшка! Первая, вопреки логике, огибает Самарскую область, делая четыре девяностаградусных поворота. Второй как минимум вдвое перекрывает заявленную глубину преодолеваемого брода (500 мм). Как тут не вспомнить старый анекдот: мы ж говорили — место заколдованное!

«И обязательно засадите Patriot на бездорожье, — напутствовали нас представители ульяновского завода перед вылазкой в жигулёвские долины. — Да так, чтобы пришлось доставать лопаты и буксирный трос!» Сказать по-честному, от встречи с обновлённым UAZ Patriot особых откровений я не ждал, ведь ни по технике, ни по экстерьеру никаких изменений нет. Тоже мне чудо — поменялась передняя панель. Но оказалось, что новый интерьер — лишь надводная часть ульяновского айсберга. Чтобы понять, насколько машина стала эргономичнее и безопаснее, пришлось погружаться ниже ватерлинии. Кстати, напутствие заводчан мы выполнили — колонна чумазых уазиков вернулась на базу глубоко затемно.

Самарская область богата не только рыбой и автомобилями, но и запасами нефти. На территории области открыто около 400 месторождений. Правда, удельный вклад Самарского региона в добычу нефти по России невелик — всего 2,5%.

С Патриотом у меня давние отношения. Однажды во время съёмки одного из этапов чемпионата России по ралли-рейдам мой напарник неверно рассчитал интервал между проездами участников, и я выехал на гоночную трассу аккурат перед несущимся квадроциклистом. Пришлось, забив на последствия, направить машину в кювет. Трактор обещали прислать через пару часов, но Patriot дал понять, что он способен выбраться из ловушки без посторонней помощи. Выбрался! Однажды под слоем снега оказалось непромёрзшее болото, и мы крепко посадили машину на брюхо. С ночёвкой в чистом поле смирились все… кроме самого Патриота. Цепляясь за островки твёрдой почвы, он три часа по сантиметрам тянул нас к земле обетованной. Вытянул! Однажды на вопрос, что такое UAZ Patriot, я честно ответил: лучший отечественный автомобиль!

Много воды утекло с тех пор, и Patriot, несмотря на непрерывную модернизацию по мелочам, уже не кажется мне best of the bad. Машине позарез был нужен более глобальный апгрейд, но таковой случился лишь на седьмом году конвейерной жизни, и начать усовершенствование своего внедорожника ульяновцы решили изнутри — в Патриоте новый интерьер. Я дотрагиваюсь пальцами до мягкой полиуретановой поверхности двухцветной консоли, кручу поворотные шайбы новой климатической установки, жму клавиши двухдиновой магнитолы. Что я при этом чувствую? Искреннюю радость за старого друга и боевого товарища! Потому что ни один автомобиль отечественного производства, включая новейшую Ладу Гранту, не способен похвастаться таким качеством исполнения внутреннего убранства. Так, значит, всё-таки можем?

Новая передняя панель Патриота — единая деталь, навешанная на трубчатый каркас. Поручень перед пассажиром удалён по соображениям безопасности и в расчёте на установку фронтальных эйрбегов. Обратите внимание на асимметричные внутренние ручки дверей. Это сделано с прицелом на новый блок электростеклоподъёмников, который вскоре появится под левой рукой водителя.

. но пока клавиши и крутилки разбросаны по пластиковому кожуху центрального тоннеля. Жуть как неудобно! Новый климатический блок радует хорошей фиксацией поворотных шайб и сочной подсветкой. Но с поддержанием заданной температуры он справляется неважно. И вентилятор работает шумновато.

«Теперь можем!» — говорит генеральный директор АС-Инжиниринг Сергей Сергеев, отвечающий за разработку интерьера Патриота. Передняя панель Патриота сделана по современным технологиям, в отечественном автомобилестроении применённым впервые. По такому же принципу проектируют передние модули в Тойоте, Форде и GM. В его основе трубчатый каркас с мощной поперечной балкой, на который навешивается пластиковая панель, отлитая единой деталью по технологии прямого вспенивания на подложке с тиснением «искусственная кожа».

Пластик боковых дефлекторов вентиляции откровенно дешёвый, что особенно диссонирует с качественным покрытием передней панели.

Комбинация приборов неплохо читается днём и ещё лучше ночью. Новый педальный узел с электронной педалью акселератора. Двухдиновая магнитола Ural не только здорово выглядит, но и способна принимать файлы через USB-разъём, который пока находится в перчаточном ящике. Заводчане обещают, что в самое ближайшее время его гнездо переедет на центральную консоль под блок «микроклимата». Вот только играет «музыка» на три с минусом. Чтобы повысить качество звучания, необходимо менять акустические компоненты.

Но для покупателя, думаю, важнее другое: интерьер стал более чистым, монолитным. Заводчане обещают, что и скрипы в недрах панели во время движения, и разноцветие в её деталях — в прошлом. Цветовая гамма с внедрением технологии непосредственного напыления обещает стать гораздо шире. К примеру, тестовые Патриоты щеголяли комбинированным интерьером классического сочетания: тёмный верх / светлый низ, но Сергеев уверяет, что появятся и другие цветовые букеты. Ведь если опустить все тонкости рабочего процесса, по сути, это обычная окраска. Но если сама панель — шаг вперёд, то периферийный пластик на мелких деталях — топтание на месте. И грубоватый кожух рулевой колонки, и окантовка дефлекторов вентиляции не дают забыть о совдеповском прошлом. Потому-то по-прежнему и витает в Патриотовском салоне синоним нового отечественного автомобиля — лёгкий фенольный аромат. Едва уловимый, впрочем, но всё же…

Сергей Сергеев: «Установка новой передней панели повлекла за собой массу переделок: от педального узла до пластиковых накладок передних стоек. В будущем на Патриоте появится и полностью автоматическая система отопления и кондиционирования. Но как будет выглядеть уазовский климат-контроль, пока секрет».

Алексей Алексанов: «Новый интерьер повысит цену Патриота приблизительно на 15 000 рублей. Но если самой панелью мы сможем порадовать покупателей уже сейчас, то новые боковины дверей и облагороженные сиденья появятся чуть позже».

А когда на Патриоте появятся подушки безопасности? «Через два года», — уверяет руководитель департамента обеспечения производства Алексей Алексанов. Со старой панелью ставить водительский эйрбег было бесполезно. При ударе рулевая колонка всё равно беспрепятственно смещалась вверх, сводя на нет помощь воздушного мешка. Теперь от нежелательных перемещений её удерживает дополнительное крепление с поперечной балкой. Кроме того, нам пришлось переделать моторный щит и заново разработать педальный узел. Электрические компоненты в подкапотном пространстве и салоне связаны теперь общим жгутом.

Все тестовые Патриоты щеголяли комбинированными кожано-матерчатыми креслами — стандартная комплектация для версии Comfort. За доплату 15 000 рублей доступны и полностью кожаные кресла, которые для настоящего проходимца, каким является Patriot, не столько роскошь, сколько возможность быстро очистить салон от загрязнений. Удобство посадки оставим без комментариев, главное — при регулировке ничто не перекашивается и не заедает. Задний ряд пикапа ожидаемо теснее, чем на пятидверном Патриоте.

И вообще, переход на новую переднюю панель потянул за собой массу полезных усовершенствований. У обновлённого Патриота новые системы отопления и кондиционирования с электроприводами воздушных заслонок и постоянным поддержанием заданной температуры. Зная, что на прежних Патриотах частенько спадали патрубки воздуховодов и ломались жалюзи на дефлекторах, мы уделили этим узлам особое внимание. Теперь подобные мелочи не будут портить настроение владельцев. Появились новый блок подрулевых переключателей, новая магнитола, новая светодиодная комбинация приборов. К слову сказать, подсветка в передней панели Патриота тоже светодиодная. Иначе не получалось добиться единой цветовой насыщенности. Наконец, теперь ставится новый блок управления двигателем для соответствия его нормам Евро-4.

В виражах приходится осторожничать. Вроде бы и крены невелики, и рулевое управление, выбрав вакуум в околонулевой зоне, наливается вполне достаточной обратной связью, но стоит зайти в поворот чуть побыстрее — и тяжёлую машину тащит к наружной бровке. А на влажном асфальте пикап может на выходе напугать неожиданным заносом задней оси.

С перекалиброванным блоком мотор Патриота прибавил в эластичности. У коллеги, едущего со мной в экипаже, тоже Patriot, но 2008 года выпуска. «Моя машина уже давно бы задёргалась и заглохла, а эта ползёт на третьей передаче с черепашьей скоростью без особой натуги». Сей факт заводчане никак не комментируют, ведь, по логике, должно быть наоборот. Да и в целом качество продукции ульяновского завода сильно разнится. Ребята, едущие на одном из пикапов, жалуются на гидроусилитель руля — свободный ход баранки в четверть оборота, машина плавает на прямой от одного края дороги к другому. На нашем автомобиле рулевое управление вроде в порядке, но руль установлен криво, на высоких скоростях досаждает вибрация, а тормоза пугают гигантским свободным ходом.

На асфальте Patriot шумен и неуклюж. Поддерживать заданную скорость вроде бы нетрудно, но ускорения даются с трудом, вынуждая опускаться на две, а то и три передачи.

Честно говоря, при езде по асфальтовым дорогам обновлённый Patriot, как и старый, временами хочется сбросить в кювет и дальше пойти пешком. Воет раздатка. Руль в околонулевой зоне совершенно пустой, а задержки на команды водителя таковы, что начинать манёвр приходится на пару метров раньше привычного. Подвеска тряская. Не замечает она лишь самые мелкие неровности, а те, что покрупнее, исправно транслирует в салон и на органы управления. В пикапе ещё хуже — словно сел на вибростанок. Причём в четырёхдверном Патриоте незагруженная задняя ось приплясывает заметно меньше, чем в других машинах подобного типа. И фирменная пикаповская особенность — козление задка — здесь существенно меньше. Но вот незадача: комфортнее машина при этом не становится.

После преодоления водных преград на большинстве Патриотов «запели» натяжные ролики.

А уж если попал в затор… Диски сцепления размыкаются, содрогая весь автомобиль. Моторный тоннель нагревается так, что можно подогреть остывшую пиццу. Алексанову все болячки Патриота хорошо известны. Взять хотя бы завывающую раздаточную коробку. Лекарство есть, говорит Алексей, — это шарниры равных угловых скоростей взамен допотопных крестовин, которые передают нагрузку неравномерно. Но они пока слишком дороги! Ищем решение. Допустим, ШРУСы рано или поздно на Патриотах появятся, но что делать с остальным «богатством»? Ответ: дотерпеть, пока кончится асфальт!

Через секунду Patriot отправится в полёт на высоту около двух метров над уровнем Волги. От жёсткого удара об землю согнётся передняя часть рамы, замнётся фронтальный щит передка, поотлетают противотуманные фары и номерная табличка. Откроется капот. Но система охлаждения не потеряет герметичность, и подбитый неумелым коллегой внедорожник проедет запланированный маршрут до конца, включая участок тяжёлого бездорожья. Потрясающая живучесть!

Я дотерпел. И вновь в который раз влюбился в UAZ Patriot! Тряская подвеска? Да она великолепна! Ни один автомобиль не позволяет так расслабленно ехать по просёлку. Яма? Глубокая колея? Валун на вспаханном трактором поле? Пофиг! Максимум, что грозит обитателям Патриота, — жёсткий тычок при преодолении неровности. Но настоящая любовь к ульяновскому внедорожнику просыпается там, где заканчиваются любые дороги. Patriot способен проехать там, где проехать, казалось бы, невозможно. Даже на скользких штатных шинах автомобиль упорно ползёт вперёд по раскисшему суглинку. И обездвижить его можно, разве что выбрав весь дорожный просвет. Иными словами, посадить на мосты.

Раскисшая грунтовка для Патриота что таблица умножения для математика — семечки! Тем обиднее было цеплять буксир к машине коллег, соскользнувшей в колею. В таких ситуациях ульяновскому внедорожнику остро не хватает дорожного просвета (нижнее фото).

Впрочем, есть и особенности. Универсальные шины, устанавливаемые на заводе, отказываются вывозить Patriot из колеи. Машина плужит с вывернутыми колёсами, и даже найдя край поотложе и раскачав внедорожник рулём, вы, скорее всего, так и останетесь в колее. По-прежнему не хватает штатных блокировок. Особенно пикапу, чей лёгкий задок пускается в пробуксовку, едва надавишь на газ. Слабоват мотор. В тяжёлом грунте, например на песчаных подъёмах, тяги уже не хватает. И не надо уверять меня, что для таких случаев есть понижающая передача, в некоторых ситуациях она бесполезна и лишь ещё раньше закапывает автомобиль.
