Wiren Board в качестве зонального контроллера отопления теплыми полами

Задачу зонального управления отоплением теплым полом можно решить при помощи специализированных центральных устройств или универсальных систем-конструкторов.

Самый универсальный способ — с применением контроллера управления умным домом, который параллельно может решать и множество других задач.

Перспективным является контроллер Wiren Board.

Версия Wiren Board 6 стоит 14850р.

Но посмотрите с какой заботой о потребителе оснастили его разработчики:

• 2G или 3G модем позволяет отправлять и принимать SMS, подключаться к интернету по GPRS. Поддерживаются две SIM-карты формата microSIM.
• Wi-Fi работает одновременно в режиме точки доступа и клиента, то есть можно подключиться прямо к контроллеру со своего смартфона, а сам контроллер может по Wi-Fi подключиться к домашней сети.
• Через Bluetooth можно в том числе отслеживать приближение других Bluetooth устройств — например, телефона владельца или метки. Антенна в комплекте.

Устройства расширения.

Ассортимент периферийных устройств расширения в системе Wiren Board довольно таки широк.

Нам понадобятся всего лишь два вида.

1. Модуль ввода-вывода WBIO-DO-R10A-8 на 8 релейных выходов за 2500р.
2. Преобразователь WB-M1W2 для цифровых термометров 1-Wire с внутренним датчиком температуры и возможностью подключения второго датчика за 1300р.

Стоимость системы на 4 зоны.

14850+2500+4*1300=22550р.

В каждое помещение нужно провести слаботочный 4-х проводной кабель и уже потом решить: по этому кабелю будут подключаться датчики температуры или устройства расширения.

Альтернативные варианты периферийных устройств.

Универсальный контролер с возможностью подключения по универсальным протоколам открывает новые возможности и в качестве примера можно привести возможные варианты расширения системы.

В этой статье описано как подружить сенсорную панель управления климатом ПУ-3

В этой статье — как подружить терморегулятор ОКЕ-20.

	Настенный комбинированный датчик WB-MSW c RS-485, Modbus RTU: температура, влажность, освещённость, шум, уровень CO2 и VOC, движение, ИК-передатчик, разноцветные светодиоды. Обзорная статья про комбинированный датчик.	4900р.
	3570р.
	5785р.

Есть возможность для расширения протоколов подключения устройств по Z-wave и ZigBee.

Получается что теоретически есть возможность подключения вот таких терморегуляторов (но это не точно):

Сложности.

Несмотря на то, что настройка контроллера происходит при помощи WEB-интерфейса, для автоматизации придется писать правила — так называются в этой системе сценарии или сцены.

Существует много заготовок, но не программистам тут будет сложно.

Полезные статьи и отзывы

FAQs, опыт интеграторов и пользователей:

• [Статья] Подключение котла с интерфейсом eBus к Wiren board 6.
• [Статья] Подключение шлюз котла к Wiren Board 6.
• [Статья] Погодозависимое управление.
• [Статья] Зональное управление.
• [Статья] Wiren Board в качестве зонального контроллера отопления теплыми полами.
• [Статья] Сборка эл. щита на Wiren Board 6
• [Статья] Добавляем Google Home в WirenBoard
• [Статья] Удаленное подключение с помощью OpenVPN
• [Статья] Умный Дом Wirenboard — инструкция по первой настройке
• [Статья] Подбор оборудования Wirenboard и проектирование системы
• [Статья] Интеграция системы автоматизации на базе Wiren Board 6 в силовую часть проводки
• [Статья] Даунгрейд выключателя Aqara под Wiren Board
• [Статья] Wiren Board — оптимизация опросов
• [Статья] Краткий обзор диммера WB-MDM3 от Wiren Board
• [Статья] Умная квартира без навыков программирования
• [Статья] Подключаем 4 одноцветные ленты к диммеру WB-MRGBW-D
• [Статья] Управление климатом в комнате с радиаторным отоплением при помощи сенсорной панели термостата на контроллере WB6
• [Статья] FAQs по теме УМНЫЙ ДОМ ПОД КЛЮЧ
• [Статья] Wiren Board в качестве зонального контроллера отопления теплыми полами
• [Статья] Умный свет в Wiren Board. Варианты реализаций
• [Статья] Настройка датчика дождя и снега по Modbus RTU на нашем оборудовании
• [Статья] Проект Умного дома в квартире на Wiren Board и SprutHub с поддержкой Apple HomeKit, GoogleHome, Алиса от Яндекс
• [Статья] Умный дом под ключ с поддержкой Apple HomeKit, Google Home, Яндекс Алиса на SprutHub
• [Статья] Wiren Board и с чем его едят. Краткий обзор.
• [Статья] Wiren Board. Настройка сети WiFi.
• [Статья] Wiren Board. Подключение I2C модулей.
• [Статья] Wiren Board. Подключение Modbus (RS-485) модулей.
• [Статья] Подключение диммера WB-MRGBW-D к Home Assistant
• [Статья] Умный дом с нуля
• [Статья] Сигнализация для дачи на Wiren Board
• [Статья] Многоточечный мониторинг температуры на складе
• [Статья] Краткий обзор Wiren Board
• [Статья] Система мониторинга температуры и влажности: ИВТМ-7 + WirenBoard
• [Статья] Умный дом с Wiren Board 4
• [Статья] Электронные чернила для Wirenboard 5 или рисуем штрихкоды на Go
• [Статья] Система управления умным домом на коленке: Tarantool
• [Статья] Умный дом с Wiren Board 6

• [Видео] Всем щитам щит: 432 модуля под управлением Wiren Board 6 | Medvedev studio
• [Видео] Щит с Wiren Board | KonstArt studio
• [Видео] Умный дом на WirenBoard. Свет, диммирование, телефон | KonstArt studio
• [Видео] Щит с Wiren Board | Умный дом | Арт Проект + electro.moscow
• [Видео] Надежда умного дома Wiren Board: распаковка и первое впечатление
• [Видео] Обзор оборудования Wiren Board(09/03/17)
• [Видео] Проверка Wiren Board 5 электростатическим разрядом
• [Видео] Wiren Board Smart Home: управление через интернет (Ninja Blocks)
• [Видео] Wiren Board Smart Home: управление с мобильного телефона (Ninja Blocks)

Канал нашего партнера-интегратора SetPoint с обучающими видео по настройке Wiren Board:

• [Видео] Wiren Board SetPoint: Введение. Кратко о Wiren Board
• [Видео] Wiren Board SetPoint: Видеоурок 01 — Питание контроллера и подключение к нему
• [Видео] Wiren Board SetPoint: Видеоурок 02 — Подключение к компьютеру и инструменты работы
• [Видео] Wiren Board SetPoint: Видеоурок 03 — Демонстрация работы правил
• [Видео] Wiren Board SetPoint: Видеоурок 04 — Подключение внешней периферии
• [Видео] Wiren Board SetPoint: Видеоурок 05 — Подключение по GSM. Контроль резервного источника питания
• [Видео] Wiren Board SetPoint: Видеоурок 06 — Подключение контроллеров к OpenVPN серверу
• [Видео] Wiren Board SetPoint: Видеоурок 07 — Создание сервера Ubuntu на Amazon WS
• [Видео] Wiren Board SetPoint: Видеоурок 08 — Factory reset WB6
• [Видео] Wiren Board SetPoint: Видеоурок 09 — Установка Grafana на Amazon WS
• [Видео] Wiren Board SetPoint: Видеоурок 10 — Установка и настройка модуля для контроля протечек и учета водопотребления WB-MWAC

Наши статьи на хабре:

• [18 ноября 2019г] Доклад на конференции InoThings Сonf 2019: Аутентификация устройств на Linux по аппаратному ключу в системах верхнего уровня (полный текст доклада)
• [06 сентября 2019г] Умный дом по-взрослому
• [18 сентября 2018г] Комбинированный датчик, с преферансом и поэтессами
• [04 сентября 2018г] О реле замолвим мы слово
• [30 августа 2018г] Плюс один процент автоматизации
• [23 августа 2018г] Аппарат для выдачи печенья «Кукинатор 3000»
• [01 августа 2018г] Сенсорные выключатели с Modbus: зачем нужны и как применить в умной квартире
• [04 июля 2018г] Автоматизация дачи
• [19 июня 2018г] Wiren Board 6: снова на Хабре с новой версией контроллера для автоматизации

• [26 мая 2016г] Wiren Board 5: гибкость и модульность
• [28 апреля 2016г] Wiren Board 5: что мы изменили в “начинке” контроллера для автоматизации
• [19 апреля 2016г] Wiren Board 5: теперь устаревшая версия контроллера для автоматизации

• [4 июня 2015г] Мониторинг серверных с Wiren Board NetMon-1
• [26 мая 2015г] Как собрать умный дом
• [14 мая 2015г] Wiren Board 4 — контроллер для автоматизации
• [14 апреля 2015г] Наши устройства для управления освещением в умном доме

• [18 июля 2014г] Опыт производства партии Wiren Board Smart Home
• [11 июля 2014г] Разбираем протокол новых датчиков Noolite
• [17 марта 2014г] Взламываем беспроводное управление светом nooLite
• [3 марта 2014г] Демонстрация работы Wiren Board Smart Home
• [26 февраля 2014г] Открываем исходники Wiren Board
• [20 февраля 2014г] Наш контроллер для умного дома

• [27 декабря 2013г] Новогоднее тестирование Wiren Board
• [12 декабря 2013г] Система контроля доступа на Wiren Board
• [14 октября 2013г] Как мы делали Wiren Board
• [11 апреля 2013г] Wiren Board — встраиваемый компьютер с Wi-Fi, GPRS, GPS, NFC и Ethernet из коробки

• [Тезисы] Доклад на выставке Embedded World 2020
• [Тезисы][Видео][Полный текст] Доклад на конференции InoThings Сonf 2019: Аутентификация устройств на Linux по аппаратному ключу в системах верхнего уровня
• [Тезисы] Доклад на выставке Hi-Tech Building 2018: Технический учёт и энергоменеджмент
• [Тезисы] Доклад на конференции Smart Home в Екатеринбурге 1.03.2017: Обзор рынка бюджетной автоматизации. Примеры построения систем с контроллером и другим оборудованием Wiren Board.
• [Тезисы] Доклад на форуме «ПТА. Санкт-Петербург — 2015»

Статьи в профильных журналах:

• [Статья] Интервью технического директора Е. Богера в журнале ИСУП о преимуществах использования и монтажа электросчетчиков серии WB-MAP.

Отопление под контролем. Подключаем котел с интерфейсом eBus к Wiren board 6

Оборудование

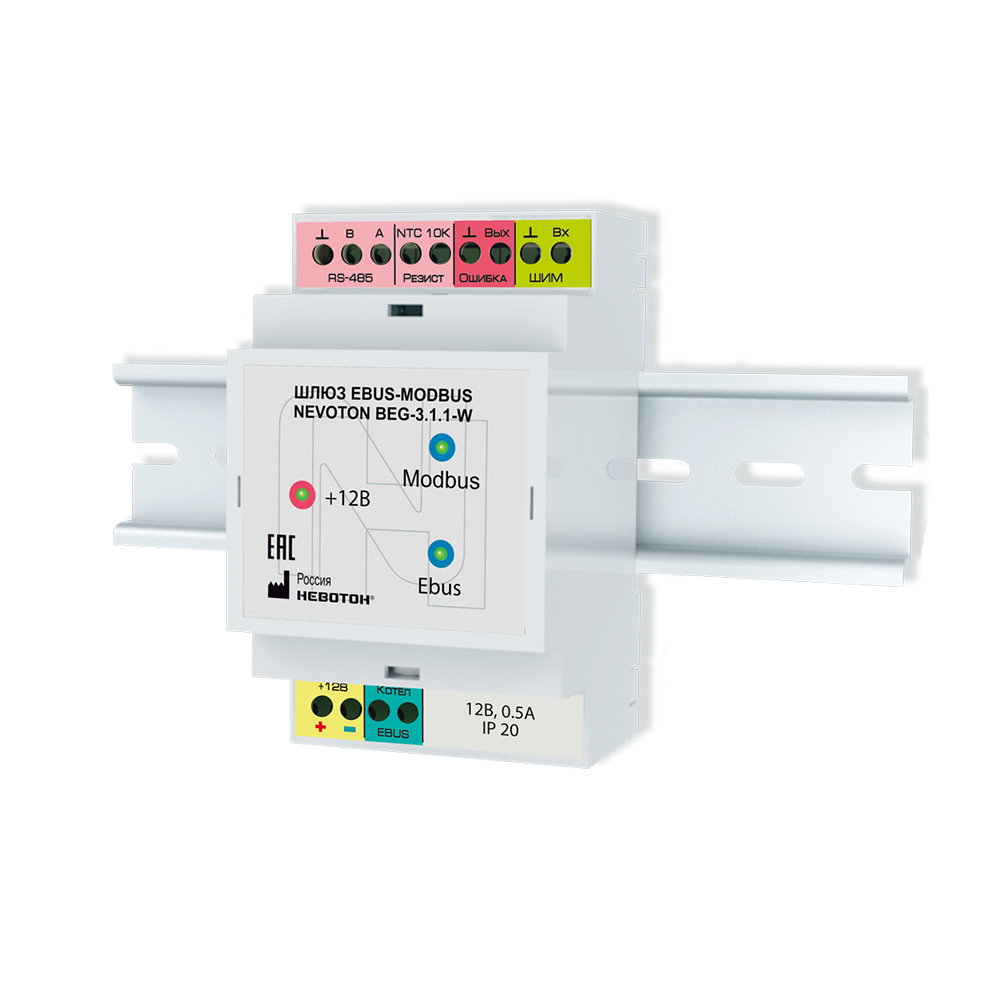

Шлюз имеет клеммы для подключения дополнительного датчика температуры (типа NTC 10k) и клеммы дополнительного внешнего управления от ШИМ сигнала.

Производим подключение шлюза к контроллеру по Modbus (физический уровень — RS-485) по двухпроводной линии (A, B). С котлом шлюз соединяем двухпроводной линией eBus.

Программная интеграция с контроллером Wiren board

После этого можно создать новое Modbus-устройство через WEB-интерфейс контроллера, но можно в каталог /usr/share/wb-mqtt-serial/templates файловой системы WB6 записать конфигурационный файл шлюза config-eBusModbus.json.

Теперь конфигурируем новое оборудования в WEB-интерфейсе контроллера.

• Выбираем из списка последовательный порт, к которому подключен шлюз.
• Задаем параметры интерфейса 19200 E 8 1.
• Добавляем новое последовательное устройство (» Serial device»). Выбираем Device type из списка:

• Error — код ошибки котла определен в документации на конкретный котел. При отсутствии ошибки, получаем код 255.
• Temp boiler — измеренная температура теплоносителя на выходе из котла.
• Temp boiler setp — уставка температуры на выходе из котла.
• Return water Temp — температура «обратки».
• DHW temp — измеренная температура ГВС.
• DHW setp — уставка температуры ГВС.
• Temp tank — измеренная температура в накопительной емкости водогрея.
• Temp outside — измеренная температура на улице.
• Temp room — измеренная температура в помещении.
• Temp room setp — уставка температуры в помещении.
• PWM duty — измеренная величина скважности входного управляющего сигнала ШИМ в %.

Логику управления котлом для контроллера WB6 можно реализовать встроенными средствами rules (правил) или использовать для этого инструментарий node-red, который можно дополнительно установить на WB6. Примеры использования node-red для управления отоплением можно посмотреть в предыдущих статьях. Поскольку все каналы всех устройств, подключенных к WB6, отображаются на встроенном MQTT-брокере, то есть возможность просто получить эти данные для последующей интерпретации практически любой сторонней системой автоматики, поддерживающей работу с MQTT (например, SprutHub или openhab).

Второй особенностью шлюза является возможность подключения к нему дополнительного датчика температуры типа NTC. Это позволит использовать шлюз без комнатного термостата. В этом случае функции термостата будет выполнять сам шлюз, а температура, измеренная датчиком NTC, будет отображаться в Temp room.

Теперь отопительный котел с интерфейсом eBus может быть просто интегрирован в систему домашней автоматики и для этого не надо будет использовать никакие облачные сервисы.

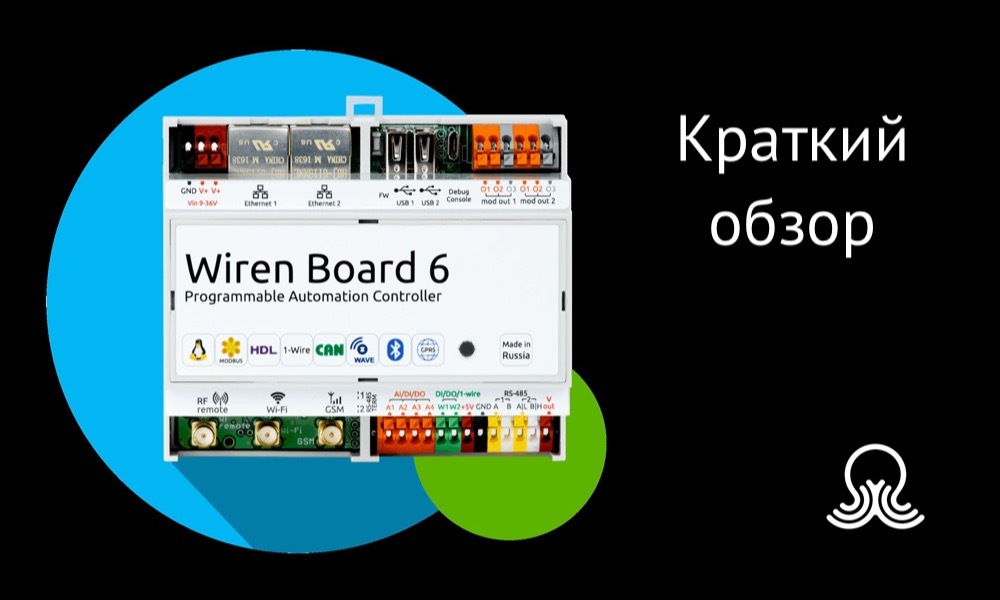

Wiren Board и с чем его едят. Краткий обзор.

О компании Wiren Board

Wiren Board — российская компания, которая с 2012 года разрабатывает и производит электронику для автоматизации и мониторинга.

Компания специализируется на разработке промышленных контроллеров на базе Linux, а также периферийных устройств с интерфейсом Modbus: датчиков, блоков ввода-вывода и счётчиков.

Более пяти лет мы производим оборудование, которое управляет нефтедобывающими скважинами, банковскими отделениями, отдельными домами и целыми жилыми районами, следит за микроклиматом в серверных, супермаркетах и офисах, собирает и анализирует данные с датчиков и внешних устройств. Сегодня Wiren Board — команда из 20 специалистов: инженеров-электронщиков, разработчиков ПО, инженеров по качеству, монтажников и менеджеров.

Мы производим десятки тысяч высокотехнологичных устройств в год. Чтобы поддерживать высокое качество нашей продукции, мы самостоятельно выполняем все основные этапы производственного процесса, включая поставку компонентов, тестирование и окончательную сборку. Каждое выпускаемое нами устройство проходит тщательное тестирование с использованием современного автоматизированного испытательного оборудования. Все оборудование производится на заводе в России.

Надёжные контроллеры Wiren Board применяются в задачах мониторинга серверного и климатического оборудования, диспетчеризации и сбора данных с приборов учёта, в качестве основы для «умного дома». Контроллеры могут работать в составе облачной платформы «WB Cloud».

Также можно ознакомиться с решениями реализованными с использованием производимого оборудования.

О контроллере Wiren Board

По сути это законченное устройство готовое к применению, купил — включил — работает. Это контроллер, на котором можно полноценно автоматизировать умный дом начиная от управления, автоматизации и мониторинга состояния и заканчивая. тут всё упирается только в Вашу фантазию. Если провести аналогии — это Raspberry PI для взрослых, которой прокачали возможности и отказоустойчивость.

Но всё ли так хорошо ? — Конечно НЕТ, эта железка ни разу не Apple Way, то есть ваши любимые SSH, конфиги, репозитарии всё это тут, но не переживайте, мы постараемся Вас максимально от этого оградить и помочь в настройке.

Wiren Board 6

Базовый функционал

Контроллер модульный, а это значит у него ОЧЕНЬ много опций. Давайте разберёмся, что мы получаем в базовом функционале за 13 850 ₽:

• 4 варианта подачи питания (Штатный разъем подключения блока питания, клеммы для подключения блока питания, 2 разъема Passive PoE)
• 2 Ethernet порта для подключения витой пары в качестве основного или резервного источника связи
• Температурный режим работы контроллера в среде от 0 до 75 градусов
• Поддержку большого количества проводных протоколов (2 × RS-485, 1 × CAN, 2 × 1-Wire/дискретные входы, 4 × дискретные/аналоговые входы/выходы «открытый коллектор»)
• Debian в качестве операционной системы на борту
• Огромную базу модулей, расширяющих возможности контроллера
• Корпус, имеющий крепление на DIN рейку
• Два USB порта для подключения флешек, USB стиков ZigBee и Z-wave, да и в целом любую периферию.
• Поддержка производства комплектующих модуля на ближайшие 5 лет минимум.

Даже на одном голом контроллере уже можно много, что автоматизировать. Но об этом я расскажу позже 😉

Дополнительный функционал

По мне так это уже достойное решение за не такие большие деньги с огромным потенциалом. Однако, если Вы хотите расширить стандартную комплектацию, можно сделать это добавив нужные вам опции:

• 2 разъема под сим карты для 2G/3G GSM модема (650 ₽ — 2 250 ₽)
• Подключение к роутеру по WiFi Bluetooth модуль (600 ₽)
• Температурный режим работы контроллера в среде от -40 до 75 градусов (1 000 ₽)
• Плата взаимодействия с оборудованием по протоколу KNX (5 000 ₽)
• Аккумулятор, выполняющий роль ИБП как для контроллера, так и для подключенной к нему периферии (2 200 ₽)
• GPS Модуль для определения координат контроллера (1 900 ₽)
• Дополнительный порт RS-485 (1 200 ₽)
• И многое другое

Лицензию на Z-Wave включать нет необходимости, она по сути не нужна. Также нельзя забывать, что дополнительно можно подрубить любое проводное и беспроводное китайское, корейское, японское и прочее железо, которое может работать по совместимым протоколам.

Собственные модули Wiren Board

Модули делятся на два вида: стыкируемые (i2c) и проводные (ModBus)

Cтыкируемые (i2c) — если упростить, это максимальная простота инсталляции и каждый модуль становится одним целым с контроллером, при этом достигается максимальная скорость работы. Тут вы можете ознакомиться с полным перечнем оборудования.

Проводные (ModBus) — один из проприетарных стандартов пришедших из промавтоматизации во всей красе, это прям стандартные провода со всеми своими плюсами и минусами . Тут вы можете ознакомиться с полным перечнем оборудования .

Ну и в общем, как это выглядит в установленном виде на примере моей инсталяции:

В следующих статьях я подробно опишу, когда и какое оборудование нужно выбирать для решения конкретных задач.

И самое интересное, как это использовать?

На самом деле тут огромная туча вариантов. Вы можете взять себе модуль реле для управления глупыми лампочками и управлять ими напрямую из Вайрона (на их модулях реле есть сухие контакты под выключатели). Можете управлять этими же лампочками через сторонние радиовыключатели. А еще можно по MQTT забирать состояние через любой другой контроллер Умного дома, который поддерживает эту технологию, и управлять оттуда. Приобретаем модуль ввода вывода, подключаем к нему любые проводные глупые выключатели и вот, мы уже управляем любыми другими устройствами, подключенными к Вашему контроллеру, получая сигнал о нажатии кнопки на Wiren Board. Вы можете настроить с помощью него практически всё, что угодно. Управление светом, отоплением, ИК-техникой, снятие показаний со счетчиков, получение информации о температуре, влажности, CO2, качестве воздуха и многое другое.

Подведем итоги

Компания, как и ее устройства зарекомендовали себя исключительно с положительной стороны. Об этом говорит не только их опыт в интеграции на промышленных объектах, но и отзывы людей. По своему опыту могу это только подтвердить.

Относительная простота подключения I2C модулей и крепление, которое позволяет разместить контроллер и его допы в электрощитке. А также большое количество самых разнообразных модулей. Контроллеры базируются на ОС Linux с открытым исходным кодом, а разрабатываемые устройства имеют протоколы взаимодействия I2C и Modbus. Ребята еще на этапе изготовления и сборки оборудования собственноручно тестируют каждый элемент для поддержания качества своего продукта. Все это — несомненные плюсы, которые надо учитывать при выборе.

Но не будем забывать и о небольшой ложке дегтя. На данный момент я выявил у производителя следующие минусы, которые могут Вас смутить:

• Неочевидная и запутанная в некоторых местах WiKi по устройствам
• Сложность выбора нужного именно Вам под Ваши запросы железа на сайте производителя
• Недружественный родной веб интерфейс контроллера и как вывод из этого сложная первоначальная настройка оборудования
• Даже для начальной настройки и простых задач порой приходится лезть в SSH
• I2C хорош своей простотой, но есть небольшие нюансы с электронаводками
• Modbus подразумевает, что проводов будет много, а также дополнительно можно столкнуться с проблемами тонкого конфигурирования сети.

Напоминаю, что это обзорная статья, чтобы познакомиться с системой и дальше я постараюсь расписать Вам на своем опыте, с какими трудностями столкнулся и как их решал. Как Вы поняли, это будет цикл статей по Wiren Board. В них мы рассмотрим все тонкости, от подключения датчиков и плат расширения до настройки WiFi на самом устройстве. А также на простых примерах я покажу, как можно настроить управление светом или получить уровень CO2 в Вашей комнате.
